Материал, изложенный в этом обзоре на первый взгляд может показаться странным, так как на gg ещё не было обзоров охранных систем. Вполне вероятно, что, по мере прочтения, ваше воображение будет рисовать вам какие-то угловатые коробки, гирлянды проводов и грозные пульты управления охранной системой, но всё это не про охранную систему нового поколения Ajax Systems. Уверен, вы будете удивлены точно также, как был удивлен я, впервые столкнувшись с этим замечательным продуктом. Материал, изложенный ниже, объёмный и для вашего удобства мы приготовили версию обзора в формате ePub, который можно загрузить перейдя по этой ссылке.

• Небольшое вступление
• Муки выбора
• Ajax StarterKit
  • Централь Ajax Hub
  • Датчик движения MotionProtect
  • Датчик открытия двери DoorProtect
  • Брелок SpaceControl
• Датчики не входящие в состав StarterKit
  • Комбинированный датчик движения и разбития стекла CombiProtect
  • Датчик раннего обнаружения затопления LeaksProtect
  • Датчик дыма с дополнительным сенсором температуры FireProtect
• Управление Ajax Hub и датчиками
  • Программа для iOS
  • Настройки Ajax Hub
  • Программа для Android
  • Веб-приложение app.ajax.systems
• Первое включение и настройка Ajax Hub и датчиков
  • Настройка Ajax Hub
  • Настройка датчиков и брелока из Ajax SrarterKit
  • Настройка датчиков не входящих в состав Ajax SrarterKit
• Опыт эксплуатации
  • Ajax Hub
  • MotionProtect/CombiProtect
  • FireProtect
  • SpaceControl
• Постановка на пульт охранной компании
  • Условия подключения к 'А1'
  • Условия подключения к 'Шериф'
  • Условия подключения к 'Статус'
• Что будет дальше?
  • Ajax Hub Plus
  • Контроллер для дистанционного управления бытовыми приборами WallSwitch
  • Физическая клавиатура
  • Hub OS 2.Х
  • Партнёрский портал для охранных компаний
  • Поддержка Apple HomeKit и Amazon Echo
• Цена вопроса
• сухом остатке
• Мои личные впечатления
• Благодарности

Дело в том, что этот обзор будет не полным, если я не расскажу вам о том, в процессе решения какой задачи я нашёл Ajax StarterKit. Итак, дело началась с того, что квартиру, в которой мы живём вместе с женой, затопили как раз перед нашим отпуском. Приятного мало в такой ситуации, но, нужно признаться, мы отделались лёгким испугом и минимумом испорченного имущества. Конечно, не считая потраченных нервов и испорченного настроения.

После возвращения из отпуска мы с удивлением узнали, что ограбили наших соседей, которые живут этажом выше. Эти события побудили нас к поиску какого-то решения, которое защитило бы наш дом от подобных происшествий в будущем. Задача ещё осложнялась в добавок и тем, что квартира была съёмной и хозяева квартиры не захотели бы ставить охранную систему за свой счёт. случае, если бы финансовая тяжесть установки легла на наши плечи, при переезде в новое жильё мы бы хотели взять сигнализацию с собой. Кроме того, нам хотелось, чтобы охранное решение позволяло если не предотвратить, то хотя бы минимизировать последствия не только незаконного проникновения в квартиру, но также потопа или пожара. Разумеется, всё это хозяйство должно было подключатся к пульту 'Государственной службы охраны'.

Пообщавшись со специалистами ГСО, и продавцами охранных систем я пришёл к выводу, что нужного нам универсального решения нет. Есть отдельно охранная система, которая оповестит о незаконном проникновении в квартиру; есть отдельное решение, которое позволит в случае прорыва трубы перекрыть водоснабжение; есть комплекты, которые могут оповестить о пожаре. А вот системы, которая совместила бы в себе всю эту функциональность нет. Однако я ошибался.

процессе поиска решения, которое бы соответствовало нашим требованиям я наткнулся на Ajax StarterKit. Поскольку на момент принятия решения в сети информации об этой сигнализации было минимум, мне пришлось пообщаться по телефону с инженером ГСО, чтобы выяснить, можно ли поставить систему от Ajax Systems на пульт к ним, а также с менеджером магазина secur.ua, в котором, собственно, я хотел купить Ajax StarterKit.

результате беседы с инженером ГСО я понял, что предложить систему, которая удовлетворяла бы требованиям, изложенным выше, они на данный момент не могут. Централи Ajax Systems тоже не ставят пока на пульт и, по словам инженера, процесс переговоров о начале установок 'идёт не очень'. Меня это несколько расстроило, даже несмотря на то, что простого инженера, отвечающего за консультации клиентов, последней инстанцией назвать трудно.

После этого последовал ряд звонков в различные интернет-магазины с вопросами о возможностях Ajax StarterKit. Самые исчерпывающие ответы я получил от менеджера интернет-магазина secur.ua. Собственно после этого разговора я и принял решение о покупке. Через шесть часов после заказа Ajax StarterKit был у меня в руках.

Сначала хотелось купить Ajax StarterKit чёрного цвета. Затем поразмыслив немного пришёл к тому, что чёрный не слишком практичен в моём случае, так как стены и обои в квартире светлые. конце концов я пришёл к тому, что все датчики и Ajax Hub должны быть белого цвета, а SpaceControl, который входит в комплект, неплохо было бы заполучить чёрным. Но меня расстроил менеджер secur.ua сообщив, что Ajax StarterKit продаётся как одна единица и заменить что-либо в комплекте аналогичным изделием друго цвета нельзя.

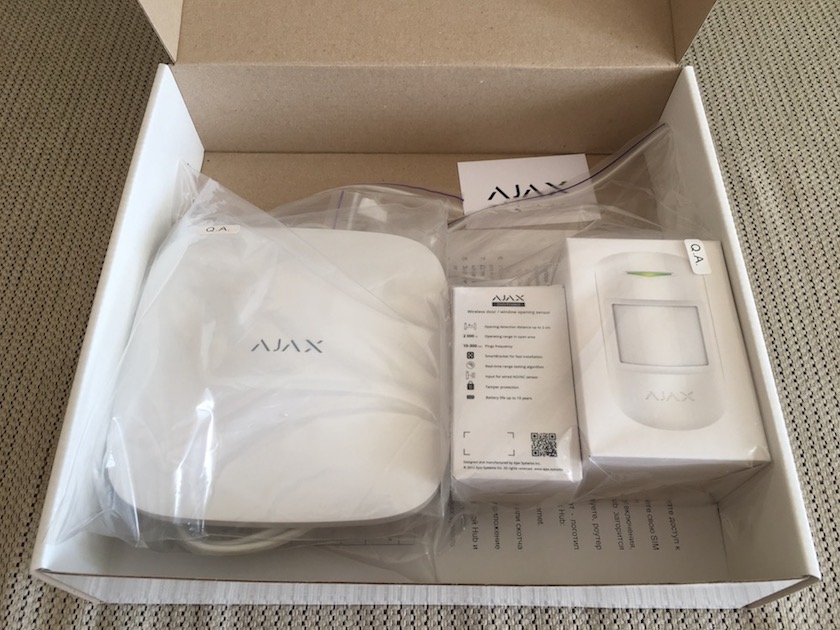

Открытая коробка с Ajax StarterKit

Мой экземпляр Ajax StarterKit был упакован в картонную коробку белого цвета без всякой полиграфии. На одном из торцов коробки была наклейка с надписью QA. Внутри коробки находились Ajax Hub, Ajax DoorProtect, Ajax MotionProtect, Ajax SpaceControl, кабель питания для хаба с европейской вилкой на одном конце и разъёмом C7 на противоположном, патч-корд категории 5e длиной в 1 м для подключения хаба к роутеру или свичу, SIM-карта оператора 'Киевстар' с тарифным планом 'Датчик', визитка 'Ajax Systems' и листовка-памятка на листе формата А4. SIM-картами комплектуются все Ajax StarterKit, предназначенные для продажи в Украине. Однако, встречаются и курьёзные ситуации. Например, Юра Новоставский (известен нашим читателям по нику jin - примечание редакции) купил по моему совету StarterKit на две недели позже и у него стартовый пакет в коробке отсутствовал. Как выяснилось позже, ему продали экспортный вариант (помимо Украины, Ajax StarterKit можно купить в Республике Беларусь, Италии, Малайзии и Венесуэле). Если же вы захотите купить StarterKit после прочтения моего обзора, то, вероятнее всего, вы обнаружите там SIM-карту оператора lifecell.

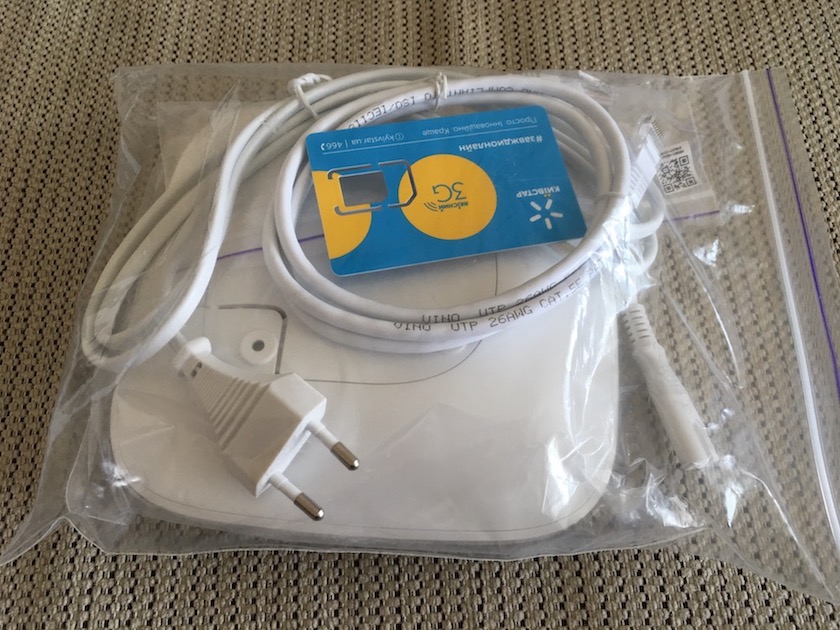

Ajax Hub после того, как я достал его из коробки

Сам Ajax Hub был запакован в простой пластиковый пакет с пластмассовой застёжкой в котором находились: кабель питания, патч-корд, монтажный комплект и SIM-карта.

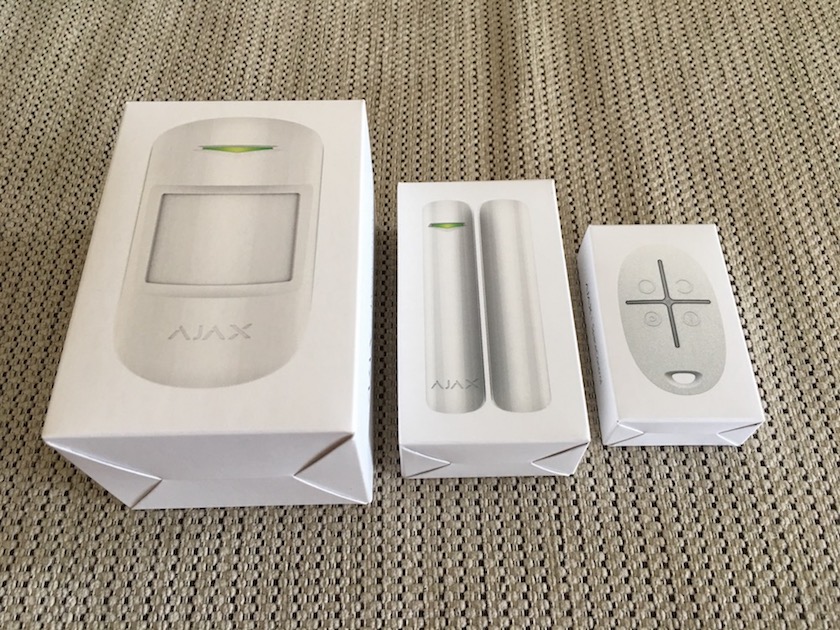

Ajax DoorProtect, Ajax MotionProtect и Ajax SpaceControl

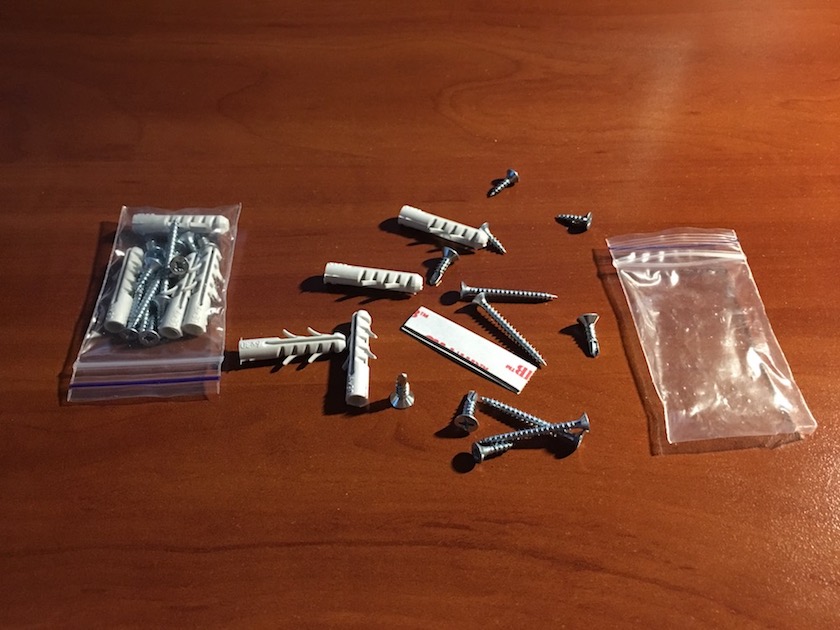

Пример монтажного комплекта

DoorProtect, MotionProtect и SpaceControl находились в коробках поменьше, с полиграфией. каждой коробке находилось устройство, инструкция на русском языке и монтажный комплект. О монтажном комплекте стоит рассказать чуть подробнее. Это небольшой пластиковый пакет, в котором находятся четыре шурупа, четыре пластиковых дюбеля для них и четыре полоски монтажного двухстороннего скотча 3М. Я крепил дома всё на монтажный скотч, но об этом чуть позже.

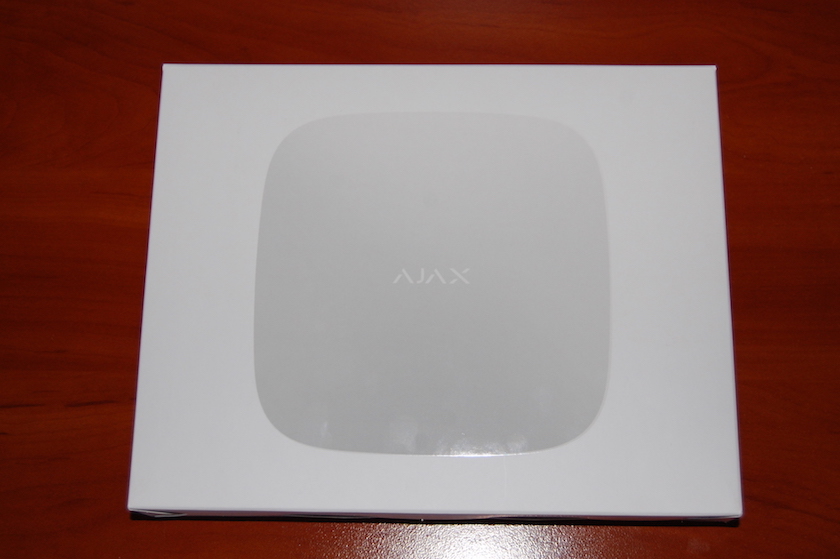

Коробка для Ajax Hub

Коробка для Ajax Hub (вид сзади)

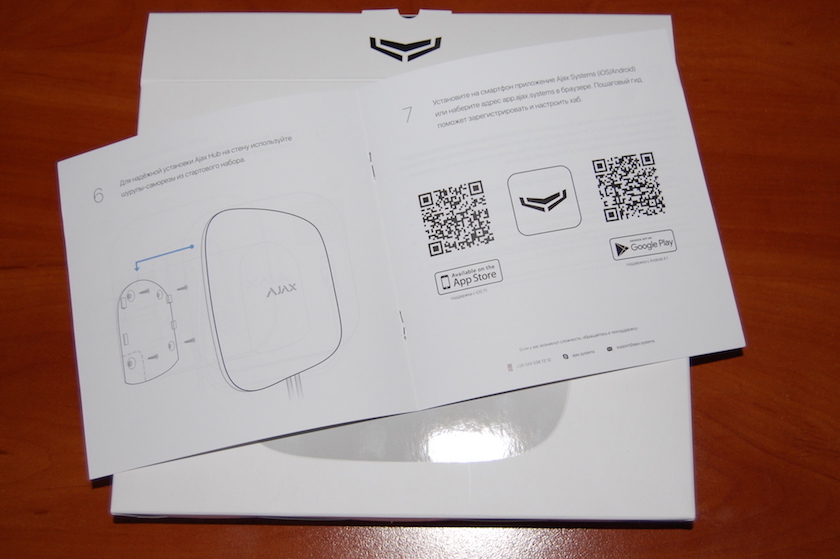

Краткое руководство для Ajax Hub

Как я выяснил потом у Ajax Systems, мне попался комплект из ранних поставок и сейчас Ajax Hub продаётся в красивой картонной упаковке с полиграфией. А теперь немного про централь, датчики и брелок, которые входят в состав Ajax StarterKit.

Централь Ajax Hub

Это, собственно, мозг охранной системы Ajax. Внешне он напоминает беспроводной роутер: корпус имеет вид квадрата со скруглёнными краями. Спереди светящийся логотип Ajax, который, по совместительству, ещё и сообщает о статусе соединения Ajax Hub с инфраструктурой Ajax Systems (о которой чуть позже): красный - подключение отсутствует, зелёный - есть подключение только по одному каналу (Ethernet или GSM), белый - для связи задействованы оба канала. Сзади утопленные в корпусе разъём C8 для подключения комплектного кабеля питания, разъём 8P8C, в простонародье называемый RJ45, для подключения Ethernet кабеля и слот для SIM-карты. Всё это закрывается крышкой SmartBracket, на которой имеются отверстия для крепления хаба на стену. Сама крышка оснащена тампером, который в закрытом положении замыкает контакт, размещённый внутри хаба. Эта система вполне надёжно защищает централь от несанкционированного вскрытия.

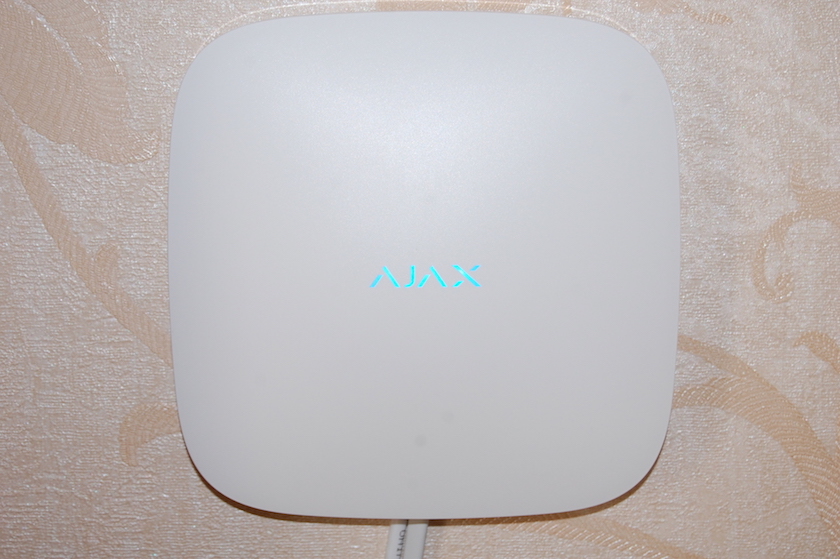

Так выглядит Ajax Hub закреплённый на стене

Качество материалов превосходное: крышка отлично подогнана под разъём в корпусе, в закрытом положении люфт отсутствует. Закрытие крепления SmartBracket обозначено хорошо слышным щелчком и тактильными ощущениями, которые позволяют безошибочно понять, что вы поставили её в правильное положение, определённое разработчиком как 'крышка закрыта'. Светодиоды логотипа не выступают за пределы корпуса. Сам пластик корпуса плотный и не пропускает свет. Централь производит впечатление монолитной, добротно изготовленной вещи.

Для связи с датчиками Ajax Hub использует фирменный протокол Jeweller. Это аппаратно-программный комплекс, который включает в себя шифрование, синхронизацию и алгоритм управления мощностью для оптимизации питания. При разработке централи нового поколения в Ajax Systems приняли справедливое решение отказаться от проводов. Система по задумке инженеров (в чём я с ними полностью согласен) должна была быть надёжной и лёгкой в установке. А поскольку существующие беспроводные протоколы имели многочисленные уязвимости, Ajax Systems пришлось с нуля создавать собственный. Некоторые из особенностей Jeweller:

• Данные, которыми обмениваются датчики с хабом, упаковываются в зашифрованные пакеты. Эти пару байт информации передаются за считанные миллисекунды;
• Пакеты данных шифруются с помощью собственного алгоритма jCrypt с плавающим ключом, который тоже разрабатывался с чистого листа;
• Хаб всегда знает, с каким датчиком он обменивается информацией даже в условиях сильных радиопомех. случае обнаружения несоответствия или плохой связи, хаб запускает процесс аутентификации датчика для повторной синхронизации с системой;
• Каждый датчик знает свое место и время выхода в эфир и пингует хаб с интервалом от 12 секунд;
• Радиоканал связи защищен с помощью многоуровневой фильтрации. При обнаружении хабом сомнительного сигнала запускается процесс глубокой проверки. Одно несоответствие - и система перестает реагировать на подозрительный источник;
• Хаб умеет переключаться между частотами, чтобы предотвратить глушение. К тому же он определяет датчики, которые попали под воздействие источника помех.

Диапазон частот в котором централь поддерживает радиосвязь с датчиками - от 868 до 868.6 МГц. Максимальный радиус взаимодействия с датчиками до 2 км при условии прямой видимости. Для связи с каждым датчиком централь использует свою частоту. Максимальная мощность излучаемого радиосигнала составляет 25 мВт. К системе можно подключить до 100 датчиков. Этого достаточно чтобы надёжно защитить частный дом любых размеров.

Кроме того, централь оснащена резервной аккумуляторной Li-Ion батареей на 2 Ач, которая обеспечивает автономную работу в случае потери электропитания сроком до 10 часов. Управление системой и изменение настроек осуществляется через приложение для iOS/Android и веб-приложение, ссылка на которое находится на сайте Ajax Systems. Переключать централь в режим охраны можно дополнительно при помощи входящего в состав StarterKit брелока SpaceControl.

Ajax Hub работает под управлением операционной системы реального времени (RTOS). Ajax Systems не раскрывают деталей архитектуры и происхождение RTOS. Было лишь отмечено, что это форк RTOS с открытым исходным кодом, который подвергся глубокой кастомизации и, на текущий момент, является полностью закрытым решением. пользу выбора закрытой операционной системы реального времени было перечислено несколько факторов:

• Безопасность. Большинство уязвимостей в интернете вещей возникает при использовании открытых систем/готовых решений;
• Удешевление аппаратной составляющей. Требования к производительности RTOS для Ajax Hub гораздо ниже, чем у того же Linux;
• Скорость реакции на события. RTOS в Ajax Hub должна обеспечивать обработку задач в очень коротком интервале времени - не более 10 мкс;
• Минимальное энергопотребление. Ajax Systems постоянно ведёт работы в этом направлении, так как это позволит продлить срок работы от резервной батареи;
• Минимальное время старта. Ajax Hub должен быть готов к работе через несколько секунд после включения.

На момент написания обзора последней версией прошивки была 1.27.001. Купил я Ajax Hub с прошивкой 1.26.000. Разница между этими двумя версиями заключается в добавлении поддержки HomeSiren и улучшенной работе с FireProtect, LeaksProtect и WallSwitch.

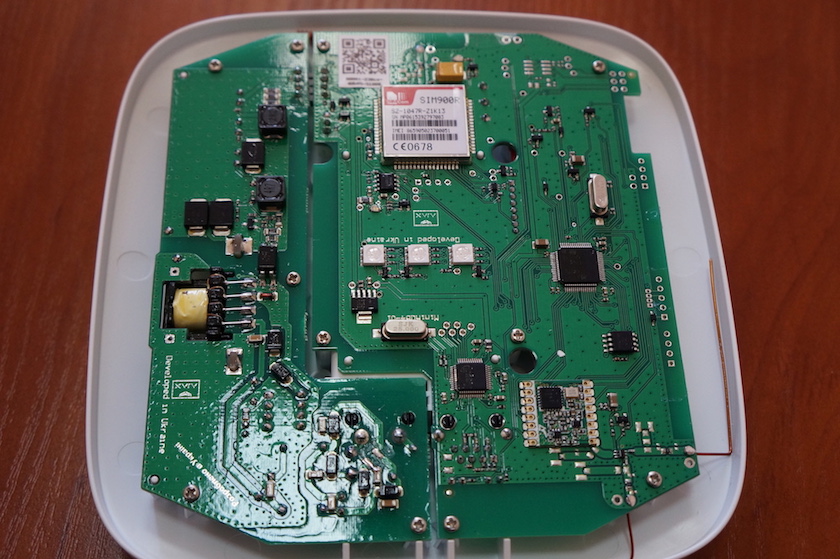

Ajax Hub со снятой крышкой

Кстати, хозяйке на заметку. Ajax Hub с hardware revision 6.0.1 (или 601 в зависимости от того, как она отображается в вашем приложении) используется GSM-модуль SIM 900. К сожалению, этот модуль лишён поддержки 3G, так что даже если у вас будет SIM-карта с доступом к 3G сети, воспользоваться высокоскоростной передачей данных вы не сможете. Ваш хаб будет работать только с 2G сетью, используя GPRS. То же касается и хабов с hardware revision 7.0.1 с GSM-модулем SIM 800. Там поддержка также исключительно 2G, только с чуть более быстрым GPRS (multi-slot class 12/10 против multi-slot class 10/8 в SIM 900). Эта конструктивная особенность связана с тем, что хаб должен взаимодействовать с сетью сотового оператора даже при плохом качестве покрытия (нормальная работа будет обеспечиваться даже при скорости GPRS 0,5 кбит/сек), так что поддержка 3G избыточна.

Датчик движения MotionProtect

Целевое назначение датчика - обнаружение движения в помещении. Открыв коробку с MotionProtect, вы обнаружите в ней сам датчик, монтажный комплект и инструкцию. Датчик изготовлен из полированного плотного белого пластика. центральной части лицевой панели размещена линза. верхней части находится светодиод, светящийся в случае регистрации движения в режиме охраны или служащий для индикации качества радиосвязи с централью при тестировании уровня сигнала. нижней части находится выгравированный логотип Ajax Systems. Для монтажа на стену MotionProtect оснащён креплением SmartBracket. Это сильно упрощает монтаж, так как датчик не нужно разбирать, для того, чтобы повесить на стену. Кроме этого на SmartBracket расположен тампер, который защищает MotionProtect от несанкционированного вскрытия также, как аналогичное решение в хабе.

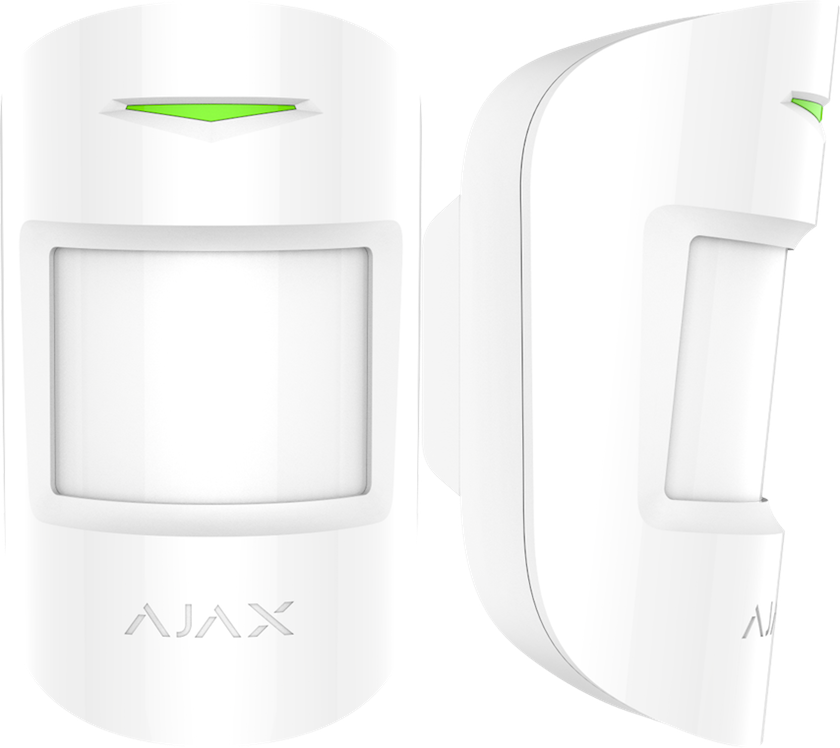

Ajax MotionProtect

Датчик способен обнаруживать движение на расстоянии до 12 метров. Для обнаружения движения используется пассивный инфракрасный сенсор производства Excelitas Technologies, расположенный за белой линзой, изготовленной компанией Fresnel Technologies. Сама линза сделана из материала POLY IR4. Это специальный пластик, который обеспечивает минимальные потери при прохождении через него инфракрасного излучения с длиной волны от 8 до 14 мкм. Этот тип инфракрасного излучения называется Long-wavelength infrared (или сокращённо LWIR). Это диапазон так называемой 'температурной картинки', в котором сенсор способен получить отчётливое изображение предметов (в том числе и человеческого тела), температура которых немногим выше температуры комнаты, в которой они находятся. этом диапазоне инфракрасного излучения изображение предметов формируется исключительно за счёт температурной эмиссии и не требует дополнительной подсветки их солнцем, луной или инфракрасным излучением. Именно с этими особенностями инфракрасного излучения с длиной волны от 8 до 14 мкм связаны прямые требования Ajax Systems не устанавливать датчик 'в направлении окна, чтобы солнечные лучи не попадали на линзу датчика и напротив объектов с быстро меняющейся температурой (электрических и газовых обогревателей и т.п.)'. При этом программное обеспечение, управляющее датчиком достаточно 'умное' для того, чтобы игнорировать животных весом до 20 кг и ростом до 50 см. Угол обзора линзы по горизонтали составляет 88,5В° и 80В° по вертикали.

Датчик регистрирует изменение 'температурной картинки', но чем ближе температура внешней среды к температуре поверхности тела человека - тем контрастность 'картинки' меньше. Именно для этого Ajax Systems был разработан алгоритм температурной компенсации (подстройки чувствительности датчика), который обеспечивает оптимальную настройку чувствительности, чтобы не дать злоумышленнику шансов остаться незамеченным.

Так же в MotionProtect применяется собственный алгоритм детекции движения с первого шага - FirstStepDetection. Он основан на том, что в режиме реального времени процессор датчика отслеживает сигнал на выходе PIR-сенсора (Passive Infrared сенсор) и реагирует на изменение выходного сигнала, фильтруя ложные срабатывания.

Датчик имеет три уровня чувствительности. Высокий уровень - мало помех, датчик не реагирует на присутствие объектов размером менее хомяка. Средний уровень - небольшие помехи, датчик не реагирует на присутствие объектов типа кошки или небольшой собаки. Низкий уровень - значительные помехи, датчик не реагирует на присутствие объектов размера средней собаки с массой до 20 кг. Закрывая тему того, как датчик определяет наличие движения в помещение стоит упомянуть, что прошивка датчика содержит 16 Кб кода, который анализирует изменение 'температурной картинки'. Это очень много для такого типа устройств.

Радиосвязь MotionProtect с централью осуществляется по протоколу Jeweller, максимальная мощность излучаемого сигнала составляет 20 мВт. Максимальное расстояние, на котором датчик способен поддерживать связь с Ajax Hub составляет 2 км при условии прямой видимости.

состоянии сигнализации 'охрана' датчик отсылает сигнал тревоги, если зафиксировано движение, не чаще чем раз в 5 секунд, синхронно включая светодиод. пассивном режиме сигнализации 'бездействие' датчик регистрирует движение не чаще чем раз в 3 минуты не включая светодиод. настройках самого датчика можно отключить режим регистрации движения, если централь не поставлена в режим охраны. Это сэкономит заряд батареи. По заявлениям производителя срок работы от элемента питания составляет до 7 лет. Примечательно то, что работу MotionProtect обеспечивает батарея CR123A и её можно заменить самостоятельно в случае выхода из строя. Для этого нужно просто открутить три самореза и снять заднюю крышку датчика.

Датчик открытия двери DoorProtect

Собственно, название этого датчика говорит само за себя. Функциональное назначение DoorProtect - оповещать о несанкционированном открытии дверей и окон. Сам датчик изготовлен из белого гладкого пластика. На корпусе нет щелей и зазоров, ничего не скрипит. Качество изготовления отличное. DoorProtect стоит из трёх частей: активного блока в котором размещена вся электроника и двух магнитов - большого и поменьше. Большой магнит по форме схож с активным блоком. Маленький - вдвое короче основного магнита и имеет толщину, меньшую примерно на треть. На активном блоке в верхней части расположен светодиод зелёного цвета, в нижней - тисненный логотип Ajax Systems. Все три элемента имеют крепёжные панели SmartBracket для крепления на стену. SmartBracket можно закрепить при помощи двухстороннего монтажного скотча или саморезов. На крепёжной панели SmartBracket активного блока находится темпер.

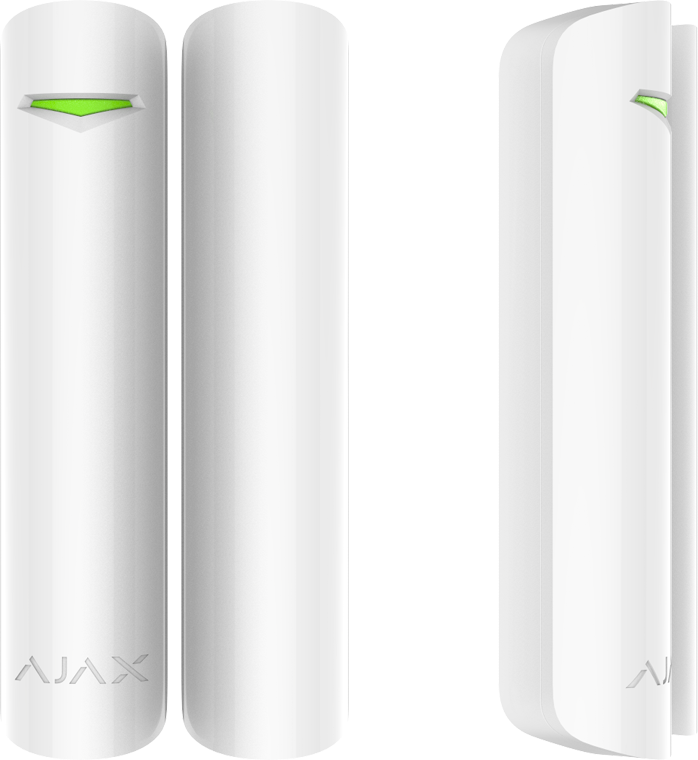

Ajax DoorProtect

Основным элементом, который реагирует на изменение положения двери является геркон. Это RI-01CSMD фирмы Comus. Именно этим фактом и объясняется наличие в комплекте DoorProtect двух магнитов. Минимальное расстояние, на которое должен сместиться магнит относительно датчика для отправки тревожного сигнала на централь - 2 см в случае использования большого магнита и 1 см при использовании DoorProtect с магнитом поменьше. Принцип действия прост. Сам геркон нормально разомкнутого типа. Когда дверь закрыта, под воздействием магнита цепь замкнута. При открытии двери, действие магнита ослабевает, цепь размыкается и на Ajax Hub отправляется сигнал тревоги. Помимо этого, на задней панели основного блока датчика предусмотрен разъём для подключения ещё одного, дополнительного, проводного датчика. Однако, чем длиннее провод выносного датчика, тем выше вероятность его случайного повреждения и хуже качество связи. Поэтому Ajax Systems рекомендуется устанавливать выносной датчик на расстоянии не более 1 м от беспроводного датчика DoorProtect.

Радиосвязь DoorProtect с Ajax Hub осуществляется по протоколу Jeweller, максимальная мощность излучаемого сигнала составляет 20 мВт. Максимальное расстояние, на котором датчик способен поддерживать связь с централью, составляет 2 км при условии прямой видимости.

коробке с DoorProtect вы найдёте сам датчик; два магнита; монтажный комплект, провод для подключения дополнительного проводного датчика к активному блоку и инструкцию. По заявленной производителем информации DoorProtect способен проработать до 7 лет от сменной батареи типа CR123A. случае полного разряда батареи её можно заменить, поддев защелку на задней стороне датчика и сняв верхнюю крышку.

Брелок SpaceControl

SpaceControl похож на брелок от автомобильной сигнализации. Сделан качественно из приятного на ощупь пластика чёрного или белого цвета. корпусе нет щелей на месте стыка деталей, брелок в руке не скрепит. Одним словом, производит впечатление качественной, монолитной вещи. Это устройство для управления Ajax Hub. При помощи него сигнализацию можно ставить на охрану, ставить на частичную охрану, снимать с охраны и посылать тревожный сигнал на пульт охраны. Если ваш Ajax Hub не подключён к пульту, тогда нажатие этой кнопки спровоцирует срабатывание HomeSiren, StreetSiren (если они подключены) и отправит сигнал тревоги на мобильные приложения пользователей, которые управляют или пользуются Ajax Hub, спаренным с SpaceControl. На этом перечень возможностей и функций данного устройства исчерпывается.

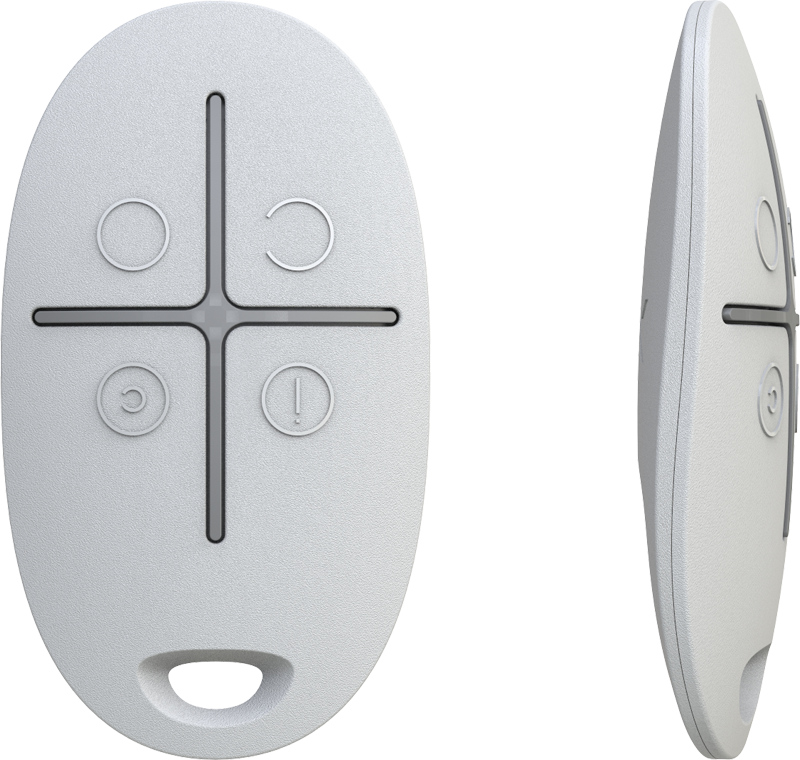

Ajax SpaceControl

Радиосвязь SpaceControl с централью осуществляется при помощи Jeweller, максимальная мощность излучаемого сигнала составляет 20 мВт. Максимальное расстояние, на котором датчик способен поддерживать связь с Ajax Hub, составляет 1 км при условии прямой видимости. помещении качество и дальность связи брелока с приемным устройством могут изменяться в зависимости от наличия между ними стен, перегородок, перекрытий, а также их толщины и материала. Проходя сквозь препятствия, сигнал теряет часть мощности. Например, дальность связи между брелоком и приемным устройством, которые разделены двумя капитальными железобетонными стенами, составит примерно 30 м. Компания заявляет, что SpaceControl способен работать от элемента питания типа СR2032 до 5 лет.

Так вышло, что после случившегося с нами, я решил докупить некоторый перечень датчиков, которые бы позволили регистрировать движение в остальных комнатах квартиры, факт разбития стекла, наличие утечки (мы этот потоп будем помнить ещё долго, да) и возгорания. Исходя из наших требований, выбор был сделан в пользу комбинированного датчика движения и разбития стекла CombiProtect, датчика раннего обнаружения затопления LeaksProtect и датчика дыма с дополнительным сенсором температуры FireProtect. CombiProtect я купил, а два датчика LeaksProtect и один FireProtect были любезно предоставлены для обзора Ajax Systems. Пару слов об этих устройствах.

Комбинированный датчик движения и разбития стекла CombiProtect

О функциональном назначении датчика красноречиво говорит его название. Ajax CombiProtect предназначен для того, чтобы регистрировать движение и разбитие стекла в помещении. Выбор в пользу CombiProtect был сделан из соображений экономии. Я планировал установить датчики в комнатах, где есть окна (или выход на балкон). Лично для меня смысла покупать отдельно MotionProtect и GlassProtect не было. Конструктивно и внешне он практически ничем не отличается от MotionProtect, за исключением наличия отверстия для микрофона сразу же под линзой датчика движения.

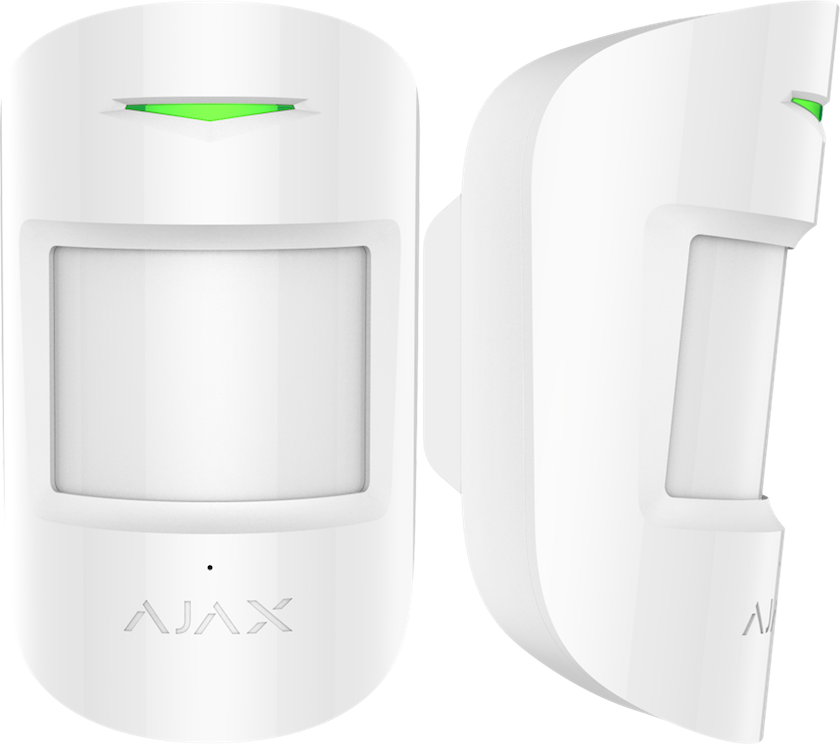

Ajax CombiProtect

CombiProtect определяет наличия движение точно так же, как и MotionProtect, поэтому здесь я расскажу исключительно о том, как датчик определяет факт разбития стекла. качестве чувствительного элемента используется электретный микрофон. Датчик способен выявить разбитие стекла на расстоянии до 9 метров. После постановки централи в режим охраны, микрофон CombiProtect непрерывно анализирует частоты верхнего и нижнего диапазона, выявляя характерные звуки бьющегося стекла. Вкратце принцип такой: удар по стеклу возбуждает колебания в нижнем частотном диапазоне, осколки бьющего стекла издают звуки в верхнем частотном диапазоне. Низкие частоты прослушиваются для того, чтобы исключить ложные срабатывания. Частотный диапазон, который подвергается анализу датчиком Ajax Systems не раскрывает.

Радиосвязь датчика с централью осуществляется по протоколу Jeweller, максимальная мощность излучаемого сигнала составляет 20 мВт. Максимальное расстояние, на котором CombiProtect способен поддерживать связь с Ajax Hub, составляет 2 км при условии прямой видимости. По заявлениям производителя срок работы от элемента питания составляет до 7 лет. По аналогии с MotionProtect CombiProtect запитывается от элемента типа CR123A и он точно также поддаётся замене аналогичным для MotionProtect способом.

Датчик раннего обнаружения затопления LeaksProtect

Пожалуй, это самый миниатюрный датчик Ajax из тех, которые я видел. Эта маленькая коробочка имеет ширину грани 6 см и глубину в 1,4 см. На верхней стороне размещён логотип Ajax Systems, который по совместительству ещё и является светодиодным индикатором, сообщающим о типе воздействия на датчик. Корпус датчика изготовлен из белого или чёрного матового пластика. К сожалению, верхняя крышка имеет малую толщину и в момент срабатывания светодиода вокруг индикатора образуется ореол из-за просвечивания пластмассы толщиной в несколько десятых миллиметра (по информации от Ajax Systems так быть не должно и таким дефектом обладают семплы, которые рассылались партнёрам и выдавались для обзора). Особенно хорошо это заметно в тёмном помещении. Класс защищённости датчика IP65. Это говорит о том, что корпус пыленепроницаем и имеет защиту от водяных струй с любого направления.

Ajax LeaksProtect

LeaksProtect жёстко не фиксируется в месте установки, поэтому вы не найдёте в комплекте крепления SmartBracket. Вместо этого он размещается в месте вероятной протечки на полу: под умывальником в ванной комнате, возле унитаза, под ванной, стиральной машиной и так далее. следствии такого размещения LeaksProtect оснащён крышкой, которая крепится к корпусу при помощи четырёх шурупов. На крышке расположен тампер, который в закрытом положении зажимает тампереную кнопку, расположенную в глубине корпуса. Такой механизм позволяет надёжно защитить датчик от несанкционированного вскрытия. При попытке открытия или с не плотно закрытой крышкой датчик передаёт на централь сигнал тревоги, при этом датчик включает зеленый светодиод на 1 с.

Обнаружение затопления осуществляется за счёт четырёх групп контактов, расположенных в нижней части корпуса на каждой из граней. При попадании воды на контакты происходит резкое падение сопротивления между ними и датчик передает на Ajax Hub сигнал тревоги. Для активации тревоги достаточно наличия воды (или любой другой токопроводящей жидкости) хотя бы на одной паре контактов. При обнаружении воды датчик включает красный светодиод на 1 с. Сообщение о затоплении будет присутствовать в информации о датчике до тех пор, пока жидкость не высохнет или не будет вытерта.

силу того, что LeaksProtect не фиксируется жёстко, а просто ложится на пол, его можно легко зацепить ногой и сдвинуть с места. Это, в свою очередь, может привести к ухудшению передачи и приёма сигнала или к полной пропаже связи между датчиком и централью. Чтобы вовремя оповестить администратора Ajax Hub о смещении, LeaksProtect оснащён датчиком движения. При любых попытках смещения датчика срабатывает встроенный сенсор, на централь передаётся сообщение о смещении датчика и светодиод на его корпусе загорается зелёным цветом на 1 с. К сожалению, в версиях прошивки, с которыми LeaksProtect поступит в продажу, описанная выше функция будет отключена. Это связано с тем, что алгоритм смещения не достаточно хорошо отточен и его работа может вызвать большой поток сообщений, что в случае уведомления по SMS может вызвать списание солидной суммы со счета, который привязан к SIM-карте, вставленной в хаб. Функцию эту вернут в LeaksProtect позже, но, скорее всего, это будет уже другая версия hardware revision. Датчик находится постоянно в активном состоянии и способен регистрировать затопление и оповещать о нём даже тогда, когда централь снята с охраны.

Радиосвязь LeaksProtect с Ajax Hub осуществляется по протоколу Jeweller, максимальная мощность излучаемого сигнала составляет 20 мВт. Максимальное расстояние, на котором датчик способен поддерживать связь с централью, составляет 1 км при условии прямой видимости. От двух встроенных батарей типа ААА датчик способен проработать до 5 лет. Для их замены достаточно открутить четыре самореза на крышке устройства. коробке с LeaksProtect кроме инструкции вы больше не обнаружите ничего.

Датчик дыма с дополнительным сенсором температуры FireProtect

Если LeaksProtect самый маленький датчик Ajax, который мне доводилось видеть, то FireProtect, без сомнения, самый большой. FireProtect предназначен для обнаружения возгораний, сопровождающихся выделением дыма, резким повышением температуры без дыма и появлением жара. Всё вышеперечисленное является симптомами пожара на ранней стадии. Датчик способен работать как автономно, так и в составе охранной системы Ajax.

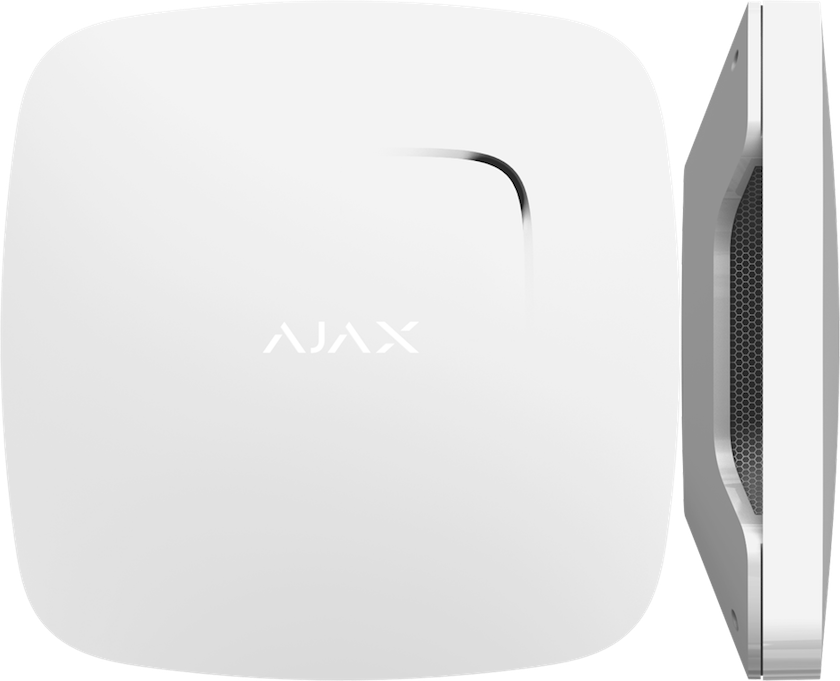

Ajax FireProtect

Корпус датчика изготовлен из матовой пластмассы белого или чёрного цвета. Длина сторон корпуса составляет 13,2 см, глубина - 3,1 см. Датчик крепится верхней стороной к потолку. На верхней части расположена крепёжная панель SmartBracket с двумя отверстиями для шурупов и тампером. На нижней стороне датчика расположен светодиод в форме логотипа Ajax Systems, который, при помощи световой индикации, способен сообщать о типе обнаруженного события. Логотип также является и сенсорной кнопкой 'Тест'. По бокам корпуса датчика находятся решётки дымовой камеры.

Датчик обнаруживает дым с помощью оптопары из инфракрасного излучателя и фотоприемника, которые смонтированы в специальной дымовой камере. При попадании частиц дыма в камеру, фотоприемник обнаруживает их наличие по искажению инфракрасного луча. Если частичек дыма становится больше определенной допустимой концентрации, искажение луча становится сильнее и датчик отсылает сигнал о пожарной тревоге на централь одновременно включая встроенную в датчик звуковую сирену и светодиод красного цвета. Поскольку некоторые материалы горят без выделения дыма, в FireProtect интегрирована дополнительная система выявления пожара при помощи измерения температуры. Если температура превышает 60В°т то датчик немедленно выдает сигнал тревоги. Также FireProtect сработает при выявлении резкого повышения температуры, даже если она ниже 60В°С. Громкость встроенной сирены составляет 85 дБ. Если вы будете находится возле датчика в момент срабатывания, издаваемый сиреной звук вполне может вызвать неприятные ощущения. квартире или в небольшом доме срабатывание сирены не заметить просто невозможно.

Радиосвязь FireProtect с централью осуществляется по протоколу Jeweller, максимальная мощность излучаемого сигнала составляет 20 мВт. Максимальное расстояние, на котором датчик способен поддерживать связь с Ajax Hub составляет 2 км при условии прямой видимости. FireProtect оснащён комплектом основных батарей типа СR2, от которых в состоянии проработать в автономном режиме до 4 лет. Кроме этого, в FireProtect установлена резервная батарея типа СR2032. Она нужна для того, чтобы была возможность оповестить о севшем элементе питания и продолжить работу до замены комплекта основных батарей. Основные и резервная батареи могут быть самостоятельно заменены на новые в случае необходимости. коробке с датчиком вы найдёте FireProtect, инструкцию и монтажный комплект.

Если вы осилили написанное в предыдущих частях обзора, то, наверное, задаётесь вполне логичным вопросом: а как этим всем хозяйством управлять и, главное, при помощи чего? Вопрос хороший и, определённо, заслуживающий ответа. Так вот, управлять Ajax Hub и изменять его настройки можно при помощи приложений для iOS/Android и кросс-платформенного приложения, которое работает прямо в браузере. Для того, чтобы воспользоваться этими приложениями нужно зарегистрироваться, создав учётную запись в Ajax Security Systems. процессе регистрации вам нужно будет указать адрес электронной почты и номер телефона. На них будут высланы коды регистрации, которые нужно будет ввести последовательно. дальнейшем адрес электронной почты будет использоваться в качестве логина при входе в приложения, а на номер телефона будут отправляться уведомления с Ajax Hub оповещающие о срабатывании датчиков, постановке на/снятии с охраны и так далее.

Программа для iOS

Для установки приложения вам понадобится iPhone или iPod Touch под управлением iOS 7.1 и выше. Я пользовался приложением на iPhone 6s Plus сначала на iOS 9, а позже на iOS 10. К своему разочарованию не могу не отметить, что пока программа не поддерживает 3D Touch ни в каком виде, что, без сомнения, печально. Поддержку 3D Touch Ajax Systems обещают не раньше начала 2017 года.

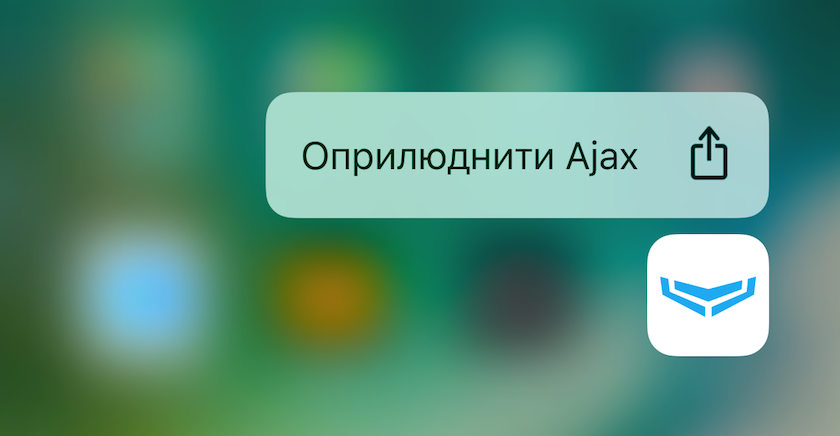

Пока приложение Ajax для iOS не поддерживает 3D Touch

После ввода в приложение логина и пароля вы попадаете на рабочий стол в закладку 'Устройства'. Если у вас нет добавленных устройств, то первым, что вы увидите будет предложение подключить хаб. Если же Ajax Hub подключён, то вы увидите его и перечень подключенных к нему датчиков. Нажав на каждый датчик или хаб можно получить доступ к дополнительным настройкам устройства и его детализированному статусу. На этом же экране в левом верхнем углу для каждого устройства есть область уведомлений.

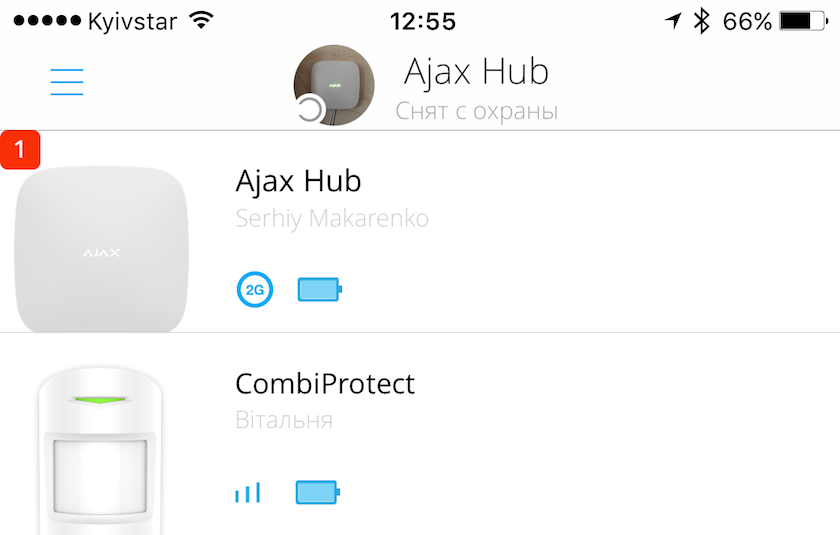

Бейдж с событиями, требующими внимания администратора

Если с устройством случается какое-то критическое событие или что-то, что требует внимания администратора, в этом углу появляется красный бейдж с указанием количества возникших проблем. Справа от иконки устройства отображается статус заряда батареи; название устройства, присвоенное пользователем при регистрации; комната, за которой закреплено устройство и индикатор качества связи. случае с хабом, индикатор указывает на тип подключения к сотовой сети (только 2G), а в случае с датчиком - качество связи с Ajax Hub.

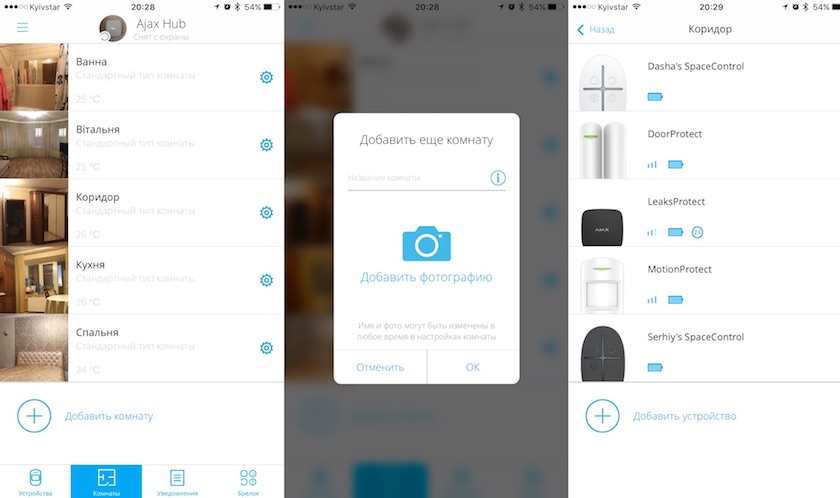

Пример экрана с комнатами

Теперь о закладке 'Комнаты'. Эту сущность Ajax Systems использует для распределения датчиков по логическим группам. приложении есть комнаты четырёх типов:

• Стандартная. Это обычная комната в которой можно установить задержку на вход и на выход.
• Вход. Комната, в которой задержку можно установить только на вход.
• Выход. Комната, в которой задержку можно установить только на выход.
• 24ч. Комната, которая находится постоянно на охране, независимо в каком состоянии находится хаб. Если комнате присвоен этот тип, то все датчики, закреплённые за ней будут работать в режиме 'охрана' 24/7.

Кроме этого комнате можно присвоить фотографию. Напротив каждой комнаты указаны её название, тип, температура, которая снимается с встроенного в датчик температурного сенсора, и кнопка для изменения настроек комнаты в виде шестерёнки. Для каждой комнаты предусмотрен выбор типа, установка задержки при входе, выходе и опция, включение которой будет говорить Ajax Hub, что комната должна быть поставлена на частичную охрану при нажатии на соответствующую кнопку на SpaceControl.

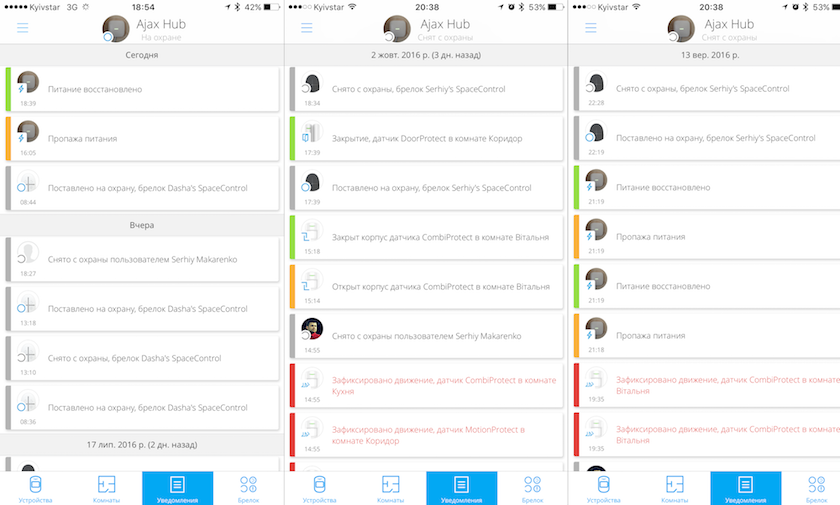

Так выглядит экран с уведомлениями

Закладка 'Уведомления' предназначена для просмотра истории оповещений о событиях, которые были зафиксированы датчиками или хабом. Ajax Hub способен хранить в логе 500 сообщений.

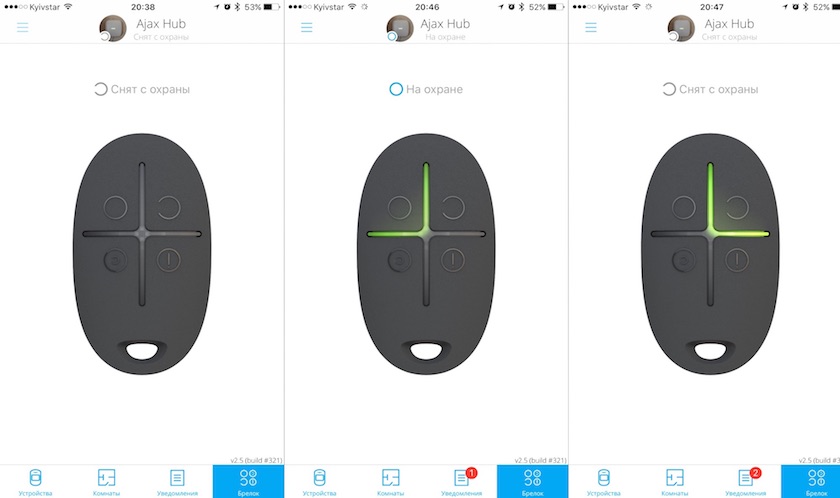

Пример экрана с виртуальным брелоком

Четвёртой закладкой является виртуальный брелок SpaceControl. отличии от физического, он взаимодействует с хабом не напрямую, а через инфраструктуру Ajax Systems. Преимущества такой коммуникации заключаются в том, что вы можете управлять своим хабом из любого места, где есть подключение к сети интернет. Недостатки тоже очевидны. Если на вашем iPhone по каким-то причинам нет доступа в интернет, вы не сможете поставить или снять с охраны Ajax Hub даже находясь за стенкой от него. Однако, у программного SpaceControl скоро появится преимущество, которым не обладает его физический аналог. При нажатии тревожной кнопки в приложении, сигнал тревоги в месте с GPS координатами вашего смартфона будет передаваться в приложения пользователей, которые зарегистрированы на вашем Ajax Hub. Эта функциональность появится в одном из ближайших обновлений программы.

Настройки Ajax Hub

Нажав на иконку Ajax Hub на закладке 'Устройства', вы попадаете на экран, где отображено более детальное состояние хаба. Итак, ниже подробнее о пунктах, которые требуют детального пояснения.

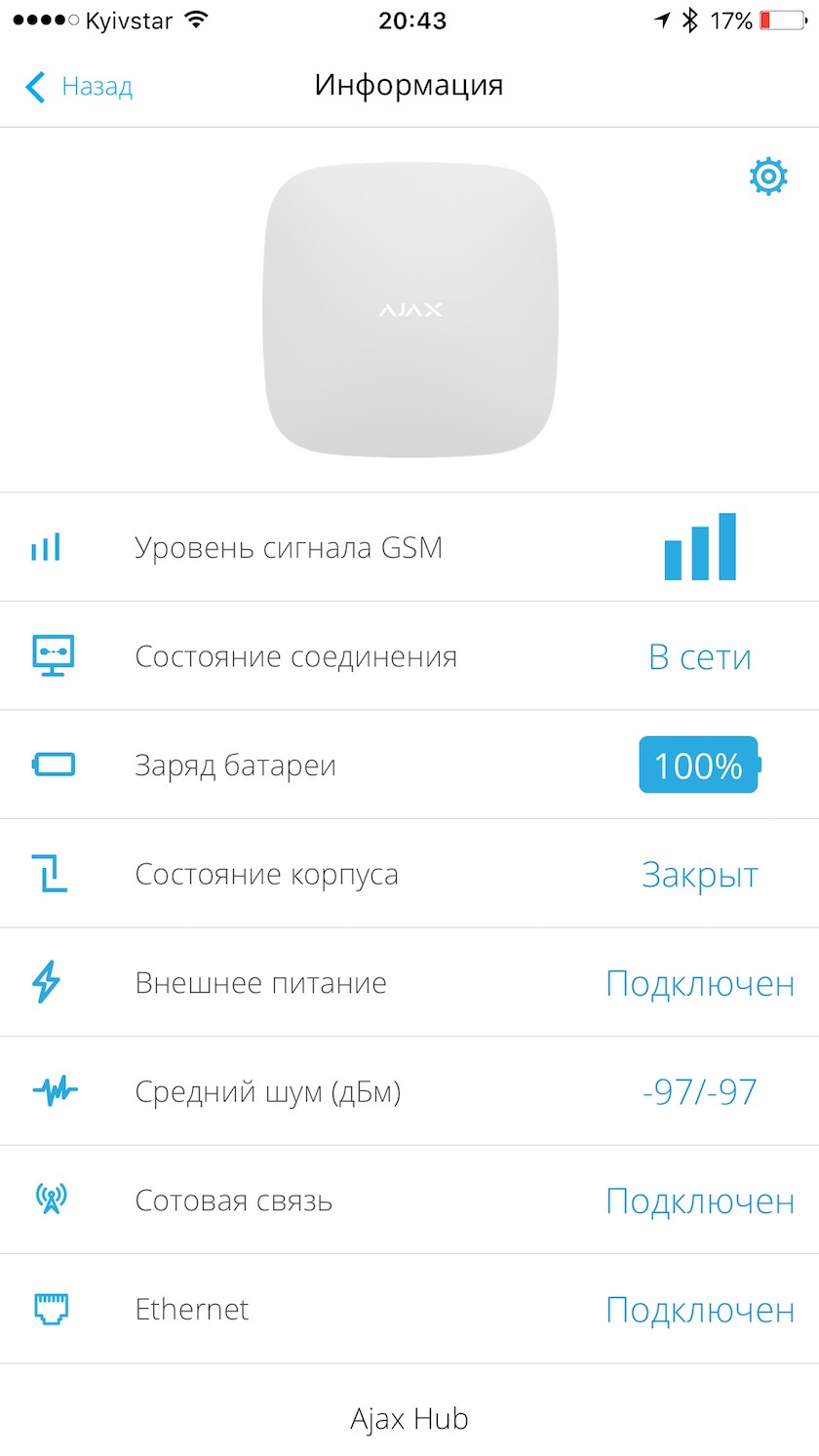

Детальная информация о состоянии хаба

• Состояние соединения. Показывает статус сетевого соединения хаба. Статус 'в сети' отображается, если хотя бы один из каналов (GSM или Ethernet) связи активен и связь с инфраструктурой Ajax Systems установлена.
• Средний шум (дБм). Так как хаб оснащён двумя антеннами для связи с датчиками, здесь отображается уровень шума для каждой из них. Чем выше число, тем хуже. На скриншоте уровень в -97 дБм для каждой антенны является хорошим и означает, что связь с датчиками осуществляется в минимально зашумленной среде. При повышении уровня шума свыше -40 дБм хаб оповестит вас об этом (в большинстве случаев повышение шума до такого уровня свидетельствует о попытке глушения).

Если нажать на значок шестерёнки в правом верхнем углу, мы попадём в меню настроек хаба.

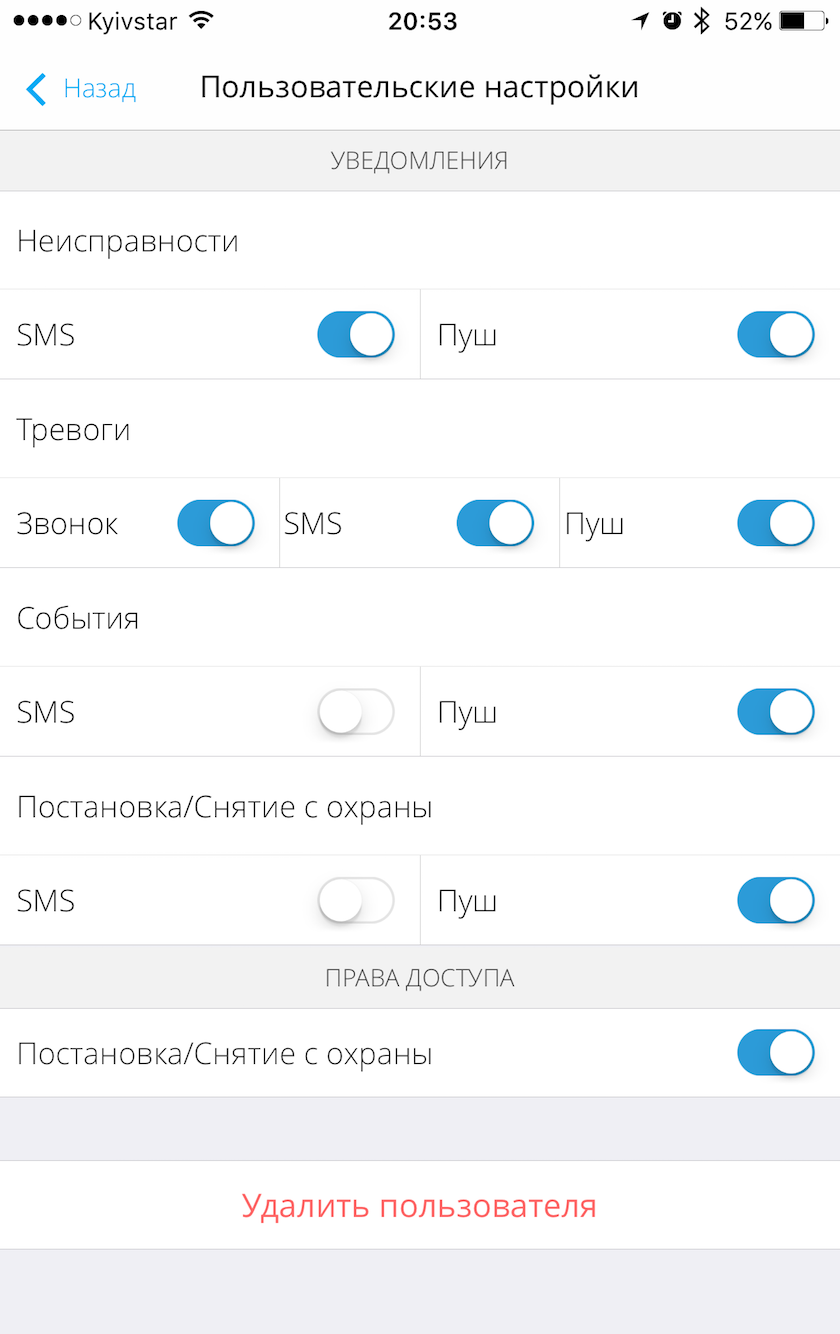

Пример окна с настройками уведомлений

Пользователи. этом пункте настроек можно добавлять, удалять и изменять права доступа для пользователей, которые имею доступ к вашему хабу. Собственно, добавлять датчики и настраивать их имеет право только администратор. Другим пользователям можно разрешить или запретить ставить хаб на охрану. Существует возможность добавления до 10 пользователей. Кроме этого, в этом же пункте меню можно настроить тип оповещений и задать уведомление пользователя только при возникновении определённого типа события. Доставка оповещений пользователям осуществляется при помощи звонка (пока только администратору), push и SMS. Ajax Hub умеет отправлять уведомления следующих типов:

• неисправности - вскрытые тамперы, севшая резервная или основная батарея, неисправность сенсора, запыление дымовой камеры и прочие проблемы с дачиками.
• тревоги - тревоги в режиме 'Поставлен на охрану'.
• постановка/снятие - уведомление после постановки или снятия с охраны.
• события - включение/отключение WallSwitch.

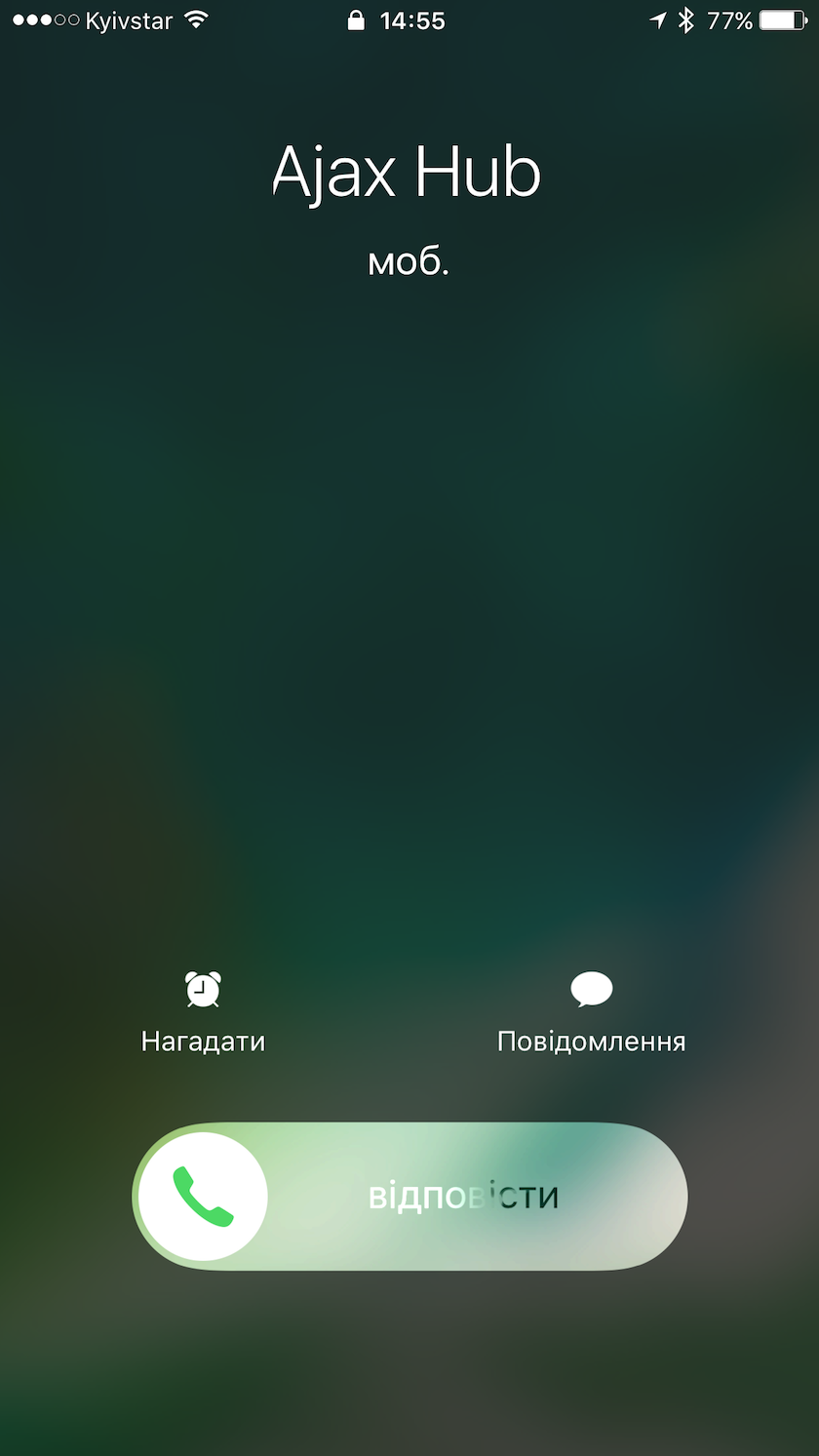

Так выглядит звонок от Ajax Hub

Отдельно хотелось бы сказать о функции уведомления о тревогах при помощи звонка. Этот канал уведомлений стал доступен для включения в приложении для iOS начиная с версии 2.5. После того, как один из датчиков зафиксирует какое-то событие помимо push-уведомлений или SMS, вы получите ещё и звонок с номера SIM-карты, которая установлена в хабе. К сожалению, этот звонок не будет содержать никаких деталей о том, какой датчик зафиксировал тревожное событие. После того, как вы подымете трубку, Ajax Hub автоматически завершит звонок. Судя по всему, эта функция вспомогательная, и её цель - привлечь внимание пользователя к телефону, чтобы он проверил приложение или входящие SMS-сообщеиня и увидел, что произошло и где именно.

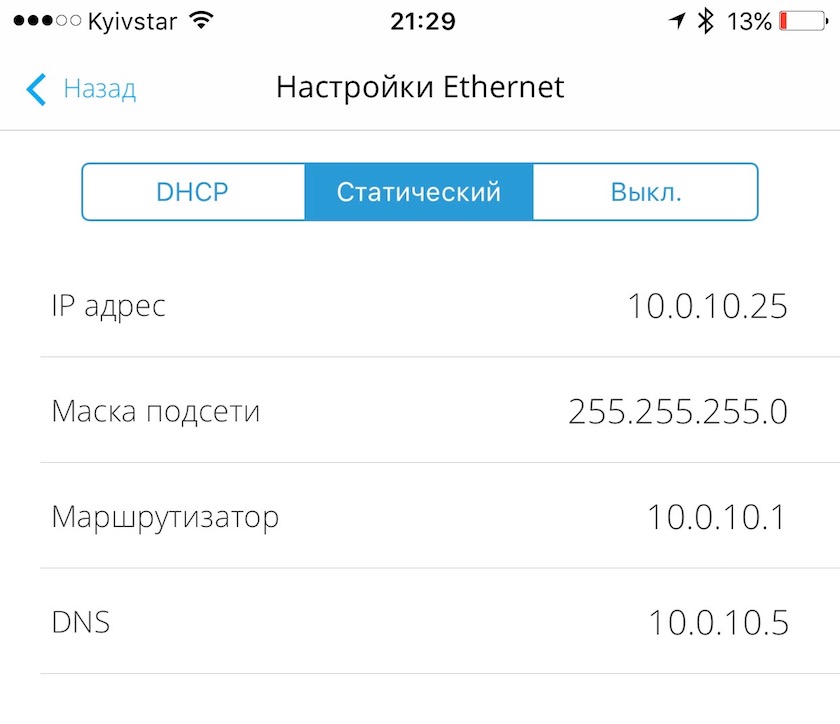

Настройки Ethernet

Ethernet. Здесь есть три варианта: автоматическое получение параметров для подключения к сети интернет с DHCP сервера; ввод IP адреса, маски подсети, IP адреса маршрутизатора и IP адресов DNS серверов вручную или отключение Ethernet. Последний вариант уместно использовать, например, если хаб установлен на даче и обычное интернет-подключение не доступно. этом случае Ethernet-модуль можно отключить для экономии заряда батареи в случае пропадания электроенергии. Включить обратно Ethernet можно, зайдя в настройки централи через GSM-канал. Если связь с хабом попадёт совсем, то Ethernet можно включить сбросив настройки Ajax Hub на заводские.

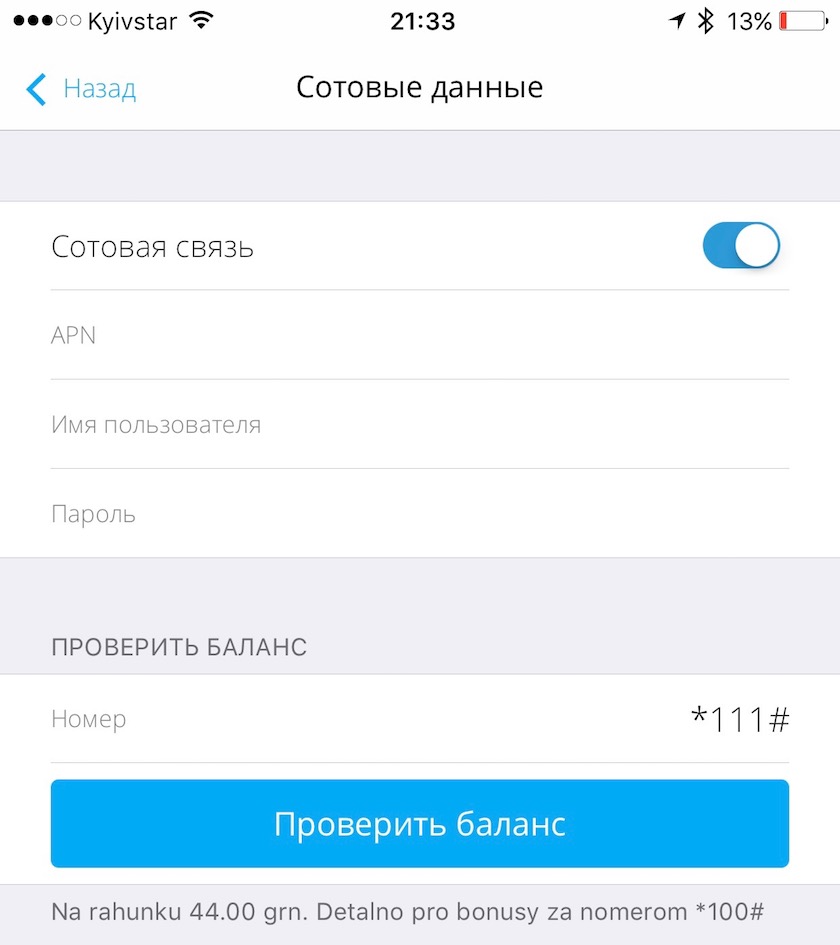

Настройки доступа к сотовой сети

Сотовые данные. этом пункте настроек прописывается точка доступа для того, чтобы заработала пакетная передача данных. Для тех владельцев Ajax Hub, которым посчастливилось купить хаб с картой 'Киевстар' с тарифным планом 'Датчик', можно не прописывать вообще ничего. сети этого оператора работает услуга автоматического определения настроек и сотовая сеть поймёт сама, через какую точку доступа выпускать хаб в интернет. Из этого же пункта меню можно проверить остаток на счету.

Геозоны. этом меню находятся два подпункта: GPS и iBeacons. Геозоны можно использовать для того, чтобы всякий раз, когда вы покидаете вашу квартиру или дом, напоминать о необходимости поставить сигнализацию на охрану. При необходимости можно включить напоминание снять с охраны Ajax Hub, когда вы возвращаетесь домой. Настройка проста: нужно выделить область, попадая в которую будут срабатывать оповещения, а затем активировать их. Всё, на этом настройка для GPS закончена. И если с первым всё более-менее понятно, то второй лично для меня представляет куда больший интерес.

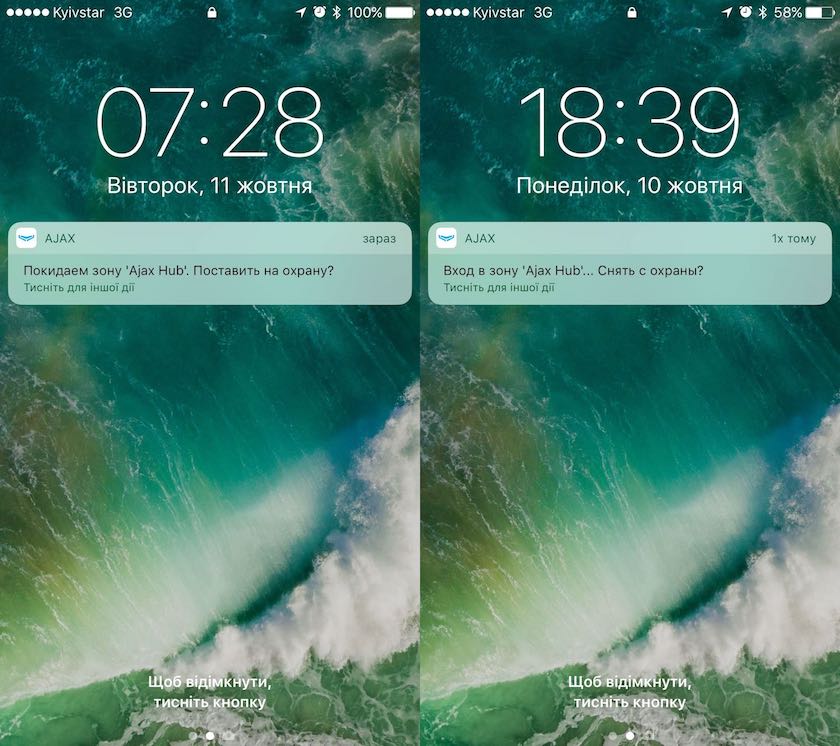

Пример уведомлений при использовании геоданных на базе GPS

качестве второго способа установить ваше местоположение относительно Ajax Hub и оповестить о необходимости постановки или снятия с охраны, может быть использована технология iBeacon. Эту технологию разработала Apple. Суть её заключается в том, что устройства на базе iOS могут выполнять какие-то действия, оказываясь в зоне досягаемости датчиков, поддерживающих технологию Bluetooth LE. Грубо говоря, это выглядит так. квартире или доме у вас находится какое-то количество iBeacon-датчиков. Приложение Ajax на вашем iPhone улавливает их сигнал и понимает, что находится в домашней зоне. Если вы выходите куда-то из квартиры или дома, связь программы и датчиков прерывается, а приложение Ajax предлагает вам поставить хаб на охрану. Обратное действие предлагается совершить тогда, когда приложение обнаруживает сигнал от датчиков, после его исчезновения. Это говорит, что вы вернулись домой и поэтому вполне уместно было бы предложить вам снять Ajax Hub с охраны.

Если по каким-то причинам для вас критична точность геолокации, то второй вариант предпочтительней, так как позволяет существенно увеличить точность срабатывания приложения. Например, в случае использования GPS, приложение предложит поставить централь на охрану после того, как вы проедете на машине пол километра от вашего дома. А в случае использования iBeacon, напоминание сработает после того, как вы выйдете на лестничную площадку. процессе написания статьи я пришёл к мысли, что неплохо было бы заказать себе три iBeacon-датчика и поэкспериментировать с этой технологией.

Тест зоны обнаружения. этом пункте настроек Ajax Hub можно провести тест зоны обнаружения датчиков. Эту операцию можно проделать для MotionProtect, CombiProtect и DoorProtect. Для LeaksProtect и FireProtect тест недоступен, так как эти датчики не имеют зоны обнаружения как таковой, а срабатывают только при непосредственном воздействии на встроенные сенсоры.

Jeweller. этом пункте собраны настройки, при помощи которых можно более тонко настроить работу хаба с датиками. Опция 'Период фрейма (сек)' - это интервал опроса датчиков. По умолчанию он установлен на 36 секунд. Это значит, что каждые 36 секунд Ajax Hub связывается с датчиком для передачи или приёма информации: показаний сенсора температуры, заряда батареи, качества приёма сигнала или команды для постановки или снятия с режима охраны. Но эта опция не влияет на скорость передачи тревожных сообщений и статуса тамперной кнопки на хаб. Если корпус будет вскрыт или датчик зафиксирует тревогу, эти сообщения будут переданы на Ajax Hub мгновенно. Увеличение периода фрейма будет положительно сказываться на продолжительности работы от батареи, но будет снижать скорость обновления данных о датчике в приложении и установку/снятие его в режим охраны.

пункте 'Количество недоставленных пингов, чтобы считать датчик потерянным' можно выставить количество пропущенных попыток опроса датчика, по исчерпании которых хабом будет сгенерировано уведомление о пропаже датчика. Основываясь на информации из этого пункта меню, можно рассчитать время, по истечении которого хабом будет сгенерирован сигнал о пропаже датчика. Время до передачи сигнала о пропаже датчика равно периоду фрейма, умноженного на количество пропусков плюс один пинг. То есть с настройками по умолчанию получится следующее: 36*(8+1)=324. Следовательно, сигнал о пропаже датчика будет сгенерирован через 324 секунды после пропадания первого пинга.

Сервисные. 'Фильтр оповещения о пропаже связи с хабом' отвечает за период времени, спустя которое вам в приложение придёт уведомление о том, что связь с хабом потеряна. 'Интервал опроса хаба сервером' указывает, когда включится счётчик фильтра оповещения о пропаже связи с хабом. Пример для подстройки этих опций: Ajax Hub установлен в загородном доме, где единственным каналом связи с внешним миром является сотовая связь и качество покрытия плохое. Расчёт времени до генерации сообщения о пропаже связи между сервером и хабом можно рассчитать по следующей формуле: интервал опроса сервера хабом умноженный на три плюс количество секунд в фильтре оповещения о пропаже. С настройками по умолчанию получим: 3*30+300=390. Минимальное настраиваемое время - 60 с. Интересен тот факт, что вы узнаете о случившимся с хабом за считанные минуты и это очень быстро, если сравнивать с аналогичными продуктами. Например, у той же 'Луни' минимальный период опроса централи равен 5 минутам.

'Группа прошивки' - сугубо сервисная опция. Перед выпуском релизной версии прошивки, релиз-кандидат доступен бета тестироващикам по этому параметру. Самостоятельно менять, как вы уже догадались, его не стоит. Группа прошивки 0 обозначает, что хаб будет обновляться на прошивки распространяемые через канал с стабильными версиями.

'Логи хаба'. Эта опция отвечает за передачу логов централи на сервера Ajax Systems. Здесь можно включить эту опцию и выбрать канал. Сейчас это только Ethernet, в будущем для Ajax Hub Plus будет добавлен ещё и Wi-Fi. По GPRS/EDGE логи не передаются в целях экономии трафика.

Программа для Android

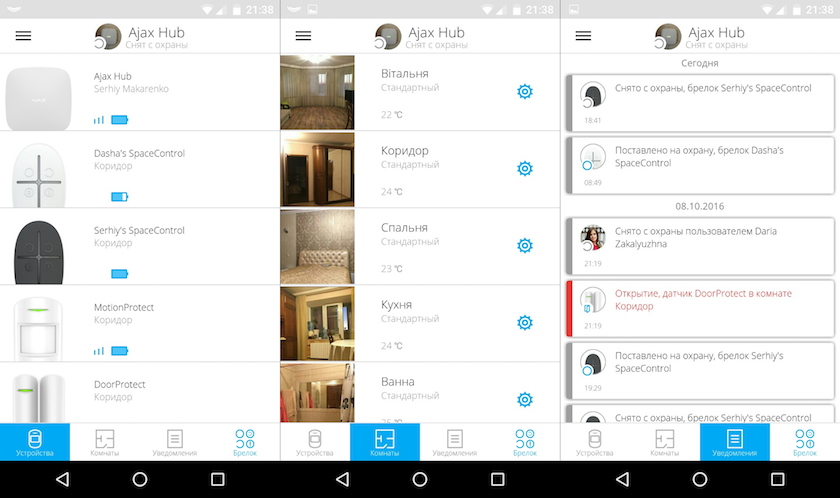

Примеры экранов в приложении Ajax для Android

целом приложение для Android по функциональности весьма схоже с таковым приложением для iOS как в функциональном плане, так и с точки зрения дизайна и организации рабочих экранов за небольшим исключением. программе для Android отсутствует поддержка iBeacons по вполне понятным причинам.

Веб-приложение app.ajax.systems

Веб-приложение для управления Ajax Hub и датчиками обладает аналогичной функциональностью, что и приложения для iOS/Android за исключением того, что через него нельзя включить возможность оповещения с помощью звонка и полностью отсутствует возможность конфигурации геозон на базе GPS и iBeacon.

Виртуальный брелок

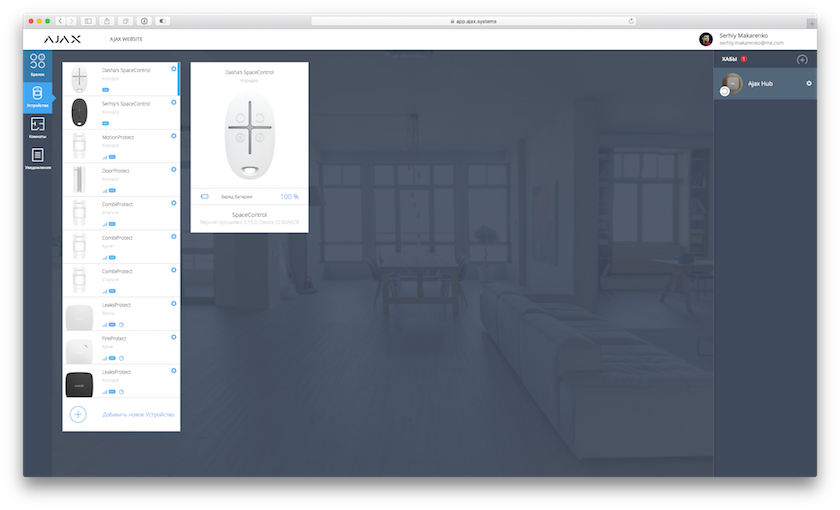

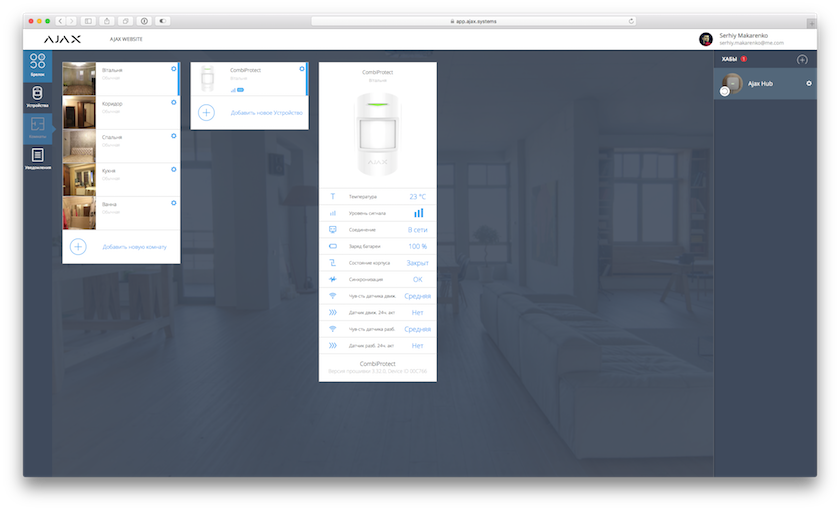

Закладка с устройствами

Закладка с комнатами

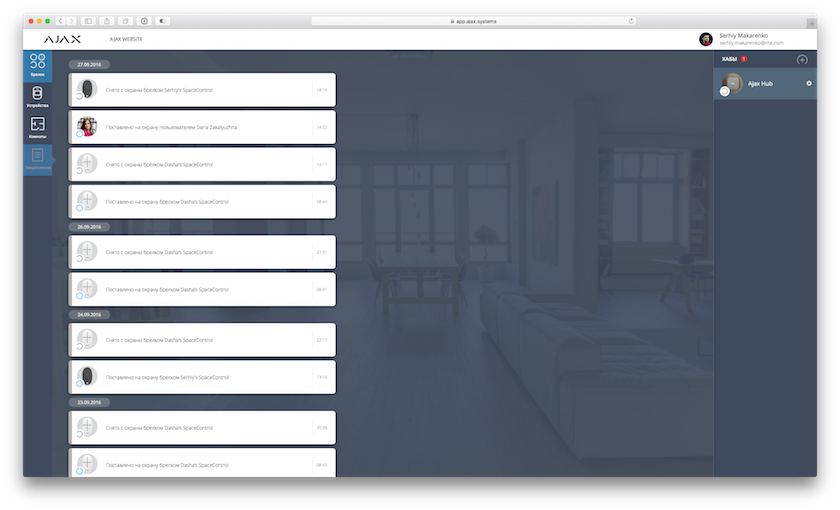

Закладка с уведомлениями

С момента открытия коробки с Ajax StarterKit и до 'сдачи системы в эксплуатацию', то есть доведения до состояния, когда можно начинать системой пользоваться, я потратил чуть меньше двух часов. основном время было истрачено на выбор места для крепления датчиков, их настройку и тестирование.

Настройка Ajax Hub

Ajax Hub был настроен минут за пятнадцать. После того, как я достал его из коробки, было подключено питание и начался процесс добавления нового устройства в домашнюю сеть. Здесь хотел бы отметить, что если вы не знаете что означает словосочетание 'конфигурация домашней сети', 'домашняя сеть' и так далее, то проблем у вас не возникнет. Подключаете хаб при помощи комплектного Ethernet-кабеля в LAN-порту вашего роутера и логотип Ajax Hub практически мгновенно изменит красный цвет на зелёный при наличии исправного интернет-подключения.

Если же у вас конфигурация сети посложнее, то могут возникнуть заминки, которых можно было бы избежать. Дело в том, что на моём хабе отсутствовали любые наклейки под SmartBracket, которые бы могли сообщить мне о серийном номере хаба, его MAC-адресе или IMEI GSM-модуля. И если в подавляющем большинстве случаев на серийный номер и IMEI в общем-то плевать, то MAC-адрес может вполне пригодиться.

Поскольку у меня в домашней сети нет пула адресов, которые раздаются направо и налево, то мне пришлось сидеть перед консолью своего домашнего Linux-сервера и смотреть в логи DHCP-сервера ожидая, что от Ajax Hub придёт DHCP DISCOVER, я смогу скопировать нужный мне MAC-адрес и добавить его в конфиг сервера (позже я узнал, что MAC-адрес можно узнать у службы поддержки указав ID хаба). Ситуация не уникальна и вам, возможно, придётся искать нужный MAC-адрес в таблице MAC-адресов вашего роутера или в логах DHCP-сервера. Так что будьте к этому морально готовы. На мой вопрос, почему такой информации нет мне ответили, но на новых Ajax Hub такие наклейки будут. Так что, с большой долей вероятности, вам повезёт.

После того, как Ajax Hub появился онлайн, его можно добавить в приложение. Делается это очень легко. Вам нужно при помощи встроенной в смартфон камеры сфотографировать QR код на задней крышке хаба и он станет доступным в программе. Напомню, что для того, чтобы проделать это, вам нужно будет пройти процесс регистрации. Пользователь, который залогинен в приложении при добавлении нового хаба автоматически, становится его администратором.

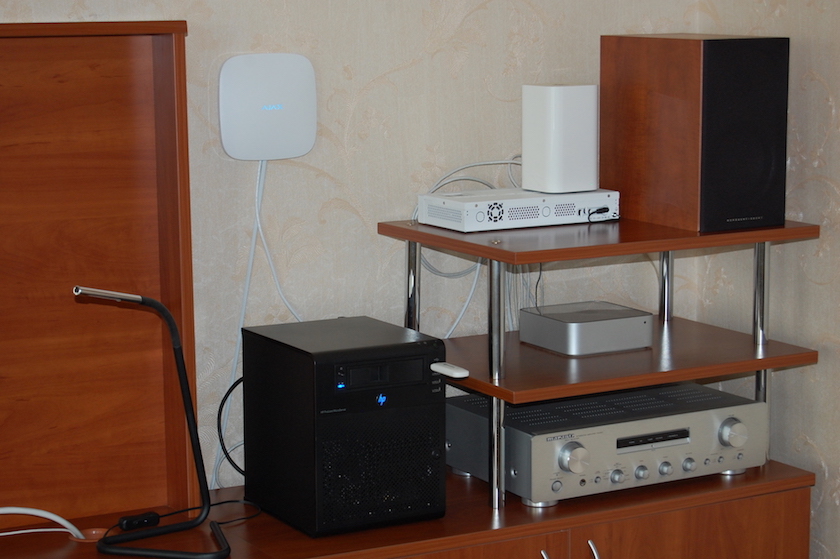

Ajax Hub закреплённый на стене в гостиной

Я не особо долго раздумывал, где бы разместить хаб, и решил повесить его в гостиной на стену. Это отличное место по нескольким причинам. Во-первых, Ajax Hub, как я уже говорил, отлично выглядит и станет в некотором роде украшением интерьера. Во-вторых, размещать в его в комнате, в которой вы спите, не стоит, так как логотип очень ярко светится в темноте и наверняка будет вам мешать. В-третьих, длина Ethernet-кабеля меня существенно ограничивала в выборе места для крепления, и я вынужден был разместить централь поближе к роутеру.

SmartBracket на стене я закрепил при помощи двухстороннего скотча 3М, который поставлялся в составе монтажного комплекта Ajax Hub. Использование крепления на шурупах я избегал умышленно, так как квартира съёмная и не хотелось бы портить имущество хозяев. И не могу не отметить, что держится централь очень прочно. После того, как SmartBracket был закреплён, оторвать мне хаб так и не удалось. Вернее, я прекратил всякие попытки это сделать, когда почувствовал, что обои вот-вот начнут рваться. Такая надёжность крепления меня вполне устраивала.

Настройка датчиков и брелока из Ajax SrarterKit

Здесь всё ещё проще, чем с настройкой Ajax Hub. Если не вдаваться в подробности, то процесс регистрации новых датчиков сводится к сканированию QR кода на корпусе, включения датчика, закрепления его за соответствующей комнатой и ввода названия для отображения в программе. Всё. Эти манипуляции я проделал с MotionProtect, DoorProtect и SpaceControl.

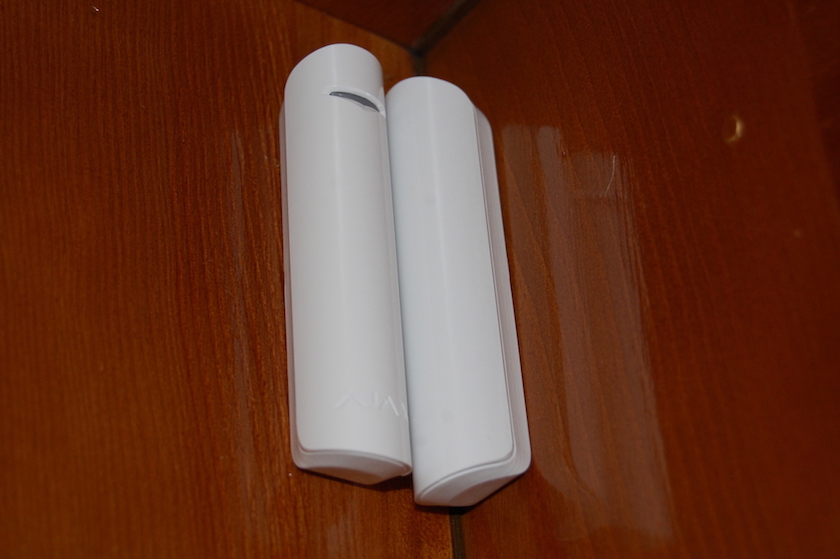

DoorProtect, закреплённый на внутренней стороне внешней двери

Когда все устройства были добавлены, я начал подбор места в квартире для их размещения. Начал с DoorProtect. Дверь у нас сдвоенная и сначала я разместил датчик внутри дверной коробки так, чтобы отслеживать состояние внутренней двери. Такое решение было продиктовано в первую очередь тем, что сначала нужно было протестировать датчик и понять как он работает. Позже, когда все тесты, которые мне хотелось сделать были закончены, я пришёл к тому, что выносной проводной датчик мне не нужен, и решил переместить DoorProtect на внешнюю дверь. Сделать это было весьма затруднительно из-за отличного комплектного монтжного скотча. При помощи обычного бытового фена, мне удалось ослабить хватку клея и обе части датчика были перевешены на новое место.

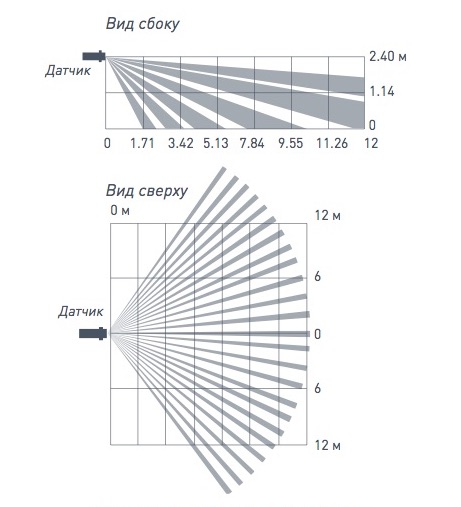

Зона обнаружения MotionProtect

MotionProtect было принято решение повесить в коридоре. SmartBracket я приклеил при помощи монтажного скотча в угол коридора справа от двери в соответствии с рекомендациями Ajax Systems для того, чтобы диаграмма обзора датчика охватывала как можно больше пространства. После того, как я убедился, что датчик прикреплён к стене надёжно, был проведён тест зоны обнаружения. результате этого теста было установлено, что мест в коридоре, в которых злоумышленник мог бы остаться незамеченным, нет. Несмотря на то, что у нас нет животных, я выбрал средний уровень чувствительности.

Настройка датчиков не входящих в состав Ajax SrarterKit

Как я уже писал выше, датчики, не входящие в Ajax StarterKit - это CombiProtect, LeaksProtect и FireProtect. Добавление CombiProtect происходит точно также, как и MotionProtect с той лишь разницей, что при их монтаже стоит учитывать то, что эти датчики, помимо движения, должны улавливать ещё и звук бьющегося стекла. Поэтому размещать их стоит как минимум в комнатах с окнами. моём случае три датчика CombiProtect были размещены в спальне, гостиной и кухне. Все крепились в дальних от окон углах на двухсторонний скотч, входящий в монтажный комплект. После тестирования зон обнаружения у всех датчиков были установлены средние уровни чувствительности.

Тестирование на срабатывание сенсора разбития стекла проводил согласно процедуре, изложенной в инструкции к датчику. Кстати, я очень настоятельно рекомендую вам читать инструкции, которые поставляются вместе с датчиками. Они отлично написаны и содержат исчерпывающую информацию по настройке, конструкции, креплению и уходу за датчиками.

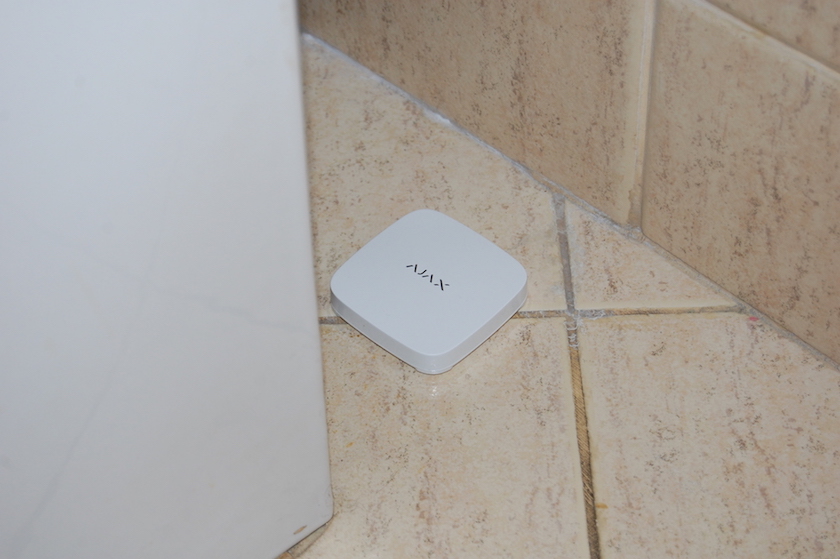

LeaksProtect в ваной комнате под умывальником

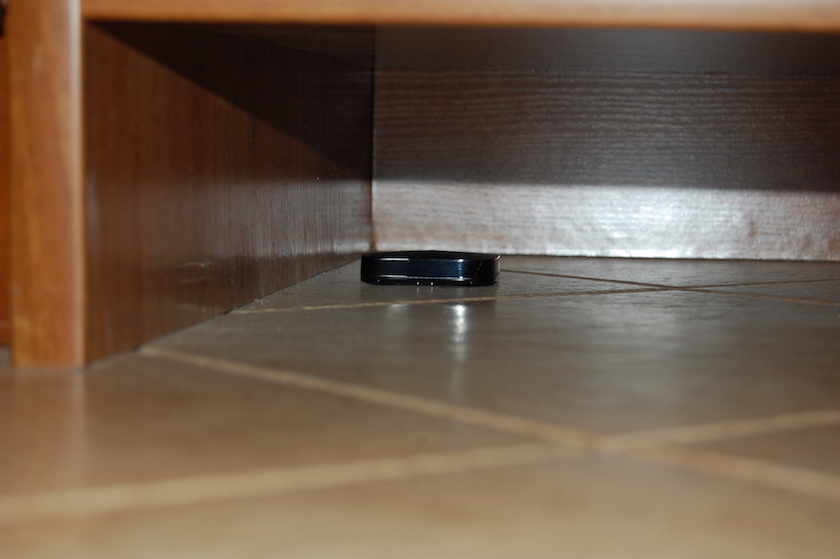

LeaksProtect в коридоре

Батареи в случае необходимости легко заменить

LeaksProtect белого цвета, который попал ко мне на тест первым, почему-то добавился только с третьего раза, даже несмотря на то, что процесс добавления проходил в гостиной, в которой находился и Ajax Hub. Скорее всего это связано с тем, что в нём была установлена не релизная версия прошивки, а релиз-кандидат. После добавления датчик бы установлен в ванной комнате под раковиной. Стоит отметить, что в начале сентября я отнёс LeaksProtect в Ajax Systems, где мне обновили прошивку, в которой были какие-то мелкие исправления ошибок и отключение сенсора движения. Ajax Systems мотивировали это временное отключение тем, что алгоритм распознавания движения ещё не совершенен и в результате даже незначительного изменения положения в пространстве, способен заспамить пользователей нотификациями. После перепрошивки LeaksProtect прошёл повторный процесс регистрации без каких-либо проблем. Второй такой датчик был размещён мной в прихожей под шкафом. Это предполагаемое место затопления, которое уже было обозначено нашими соседями сверху.

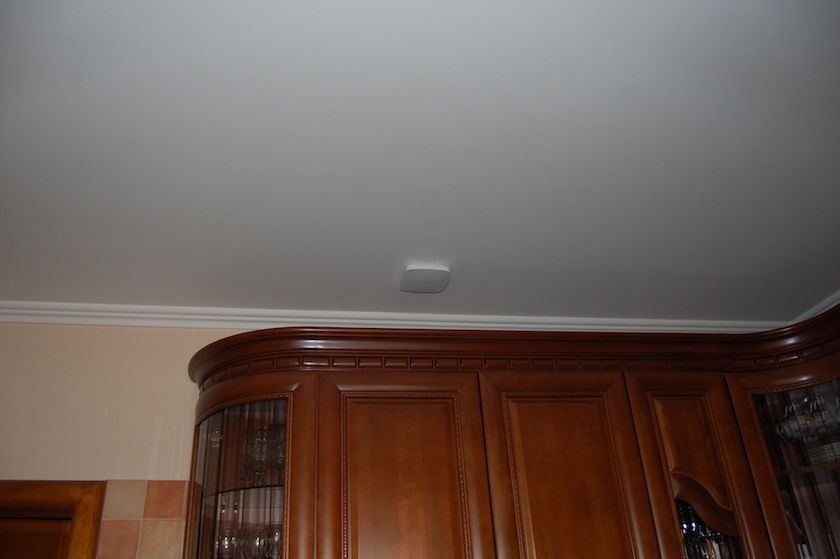

Так FireProtect смотрится у меня на кухне

FireProtect был установлен мною на кухне. Такое место для установки я выбрал потому, что именно здесь случается большинство инцидентов, которые требуют вмешательства людей, проживающих в квартире. Например, датчик сможет предупредить о сгоревшей еде или подгорающей скоровордке до того, как имущество будет испорчено. Например, если кто-то из домочадцев поставит разогреваться сковороду на плиту и забудет о ней. То есть в процессе установки я руководствовался чисто практичными моментами, а не параноидальными соображениями. Сам датчик был тоже прикреплён к потолку на две полоски монтажного скотча. После того, как креление SmartBracket было приклеено, я совершил попытку оторвать его с уже установленным датчиком. Практически сразу я понял, что сделать это непросто и снимать, скорее всего, его придётся при помощи бытового фена, который меня так выручил при смене крепления DoorProtect. После крепления датчик был протестирован при помощи кнопки 'Тест' и процедуры, описанной в прилагаемой инструкции.

Наверное, для потенциальных покупателей охранной системы Ajax StarterKit в этой части обзора будет содержаться самая интересная и, на мой взгляд, полезная информация. Если коротко попытаться охарактеризовать продукт от Ajax Systems, то можно с уверенностью уже сейчас сказать, что это хорошая система, не имеющая аналогов в своём классе, которая после первоначального монтажа, установки и настройки практически не привлекает к себе внимания.

Ajax Hub

процессе первоначальной настройки я проигнорировал поставляющуюся в комплекте с StarterKit SIM-карточку 'Киевстар' и в хаб была установлена интернет SIM-пара, прикреплённая к номеру моей жены. Мотивация у меня была простая: я не хотел заморачиваться на отдельную припейд-карту и следить за состоянием её счёта. Это утомительно. Но произошедший в последствии инцидент достаточно наглядно показал мне, что может слу
